　黎明期のフロントサスの修理／DudyXC　　　　　トップへ

当時画期的なサスペンション付き
マウンテンバイク

　MTBが登場して一般に広まるキッカケとなったのは、太いタイヤと、自転車にサスペンションが付いたことで、路面の凹凸を更に吸収してくれるという当時ではインパクトのある構造でした。ROCKSHOCKSでは、当時JUDY,INDYなどがあり、この時期ではMTBの人気パーツとなっていました。黎明期には、サスペンションの構造はスプリング式ではなく、MPUエラストマーを樹脂パーツで繋げたタイプがありました。

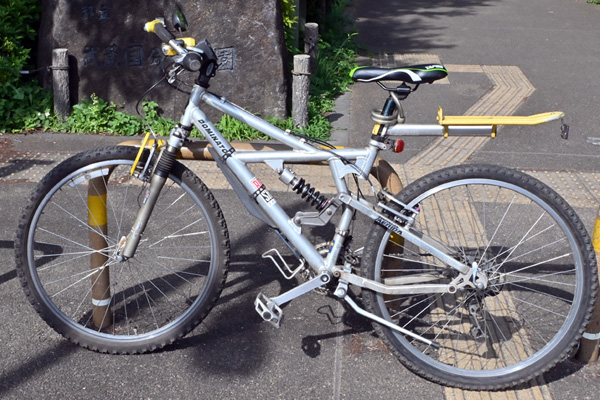

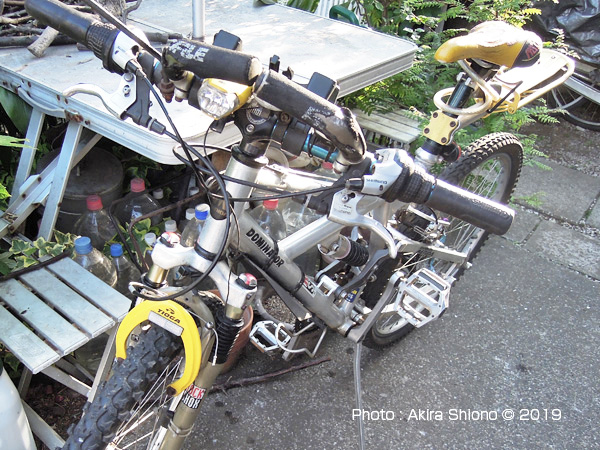

　この自転車は、MERIDA製のDOMIATORで2000年に手に入れた車体です。
　このエラストマー(ウレタン)は4年くらいを過ぎると徐々にヘタってきて、サスペンションの伸縮を成さない様になってきました。この車体は、フルサスで後輪はスプリング・オイルダンパー式したので問題はありませんでした、前のサスが底付きすると、乗車姿勢が前かがみとなり乗車姿勢になる事で、重心が前に移りバランスが悪く運転しにくくなりました。

　　原因を探って観る

　購入後20年以上経っているので経年劣化も当然ですが、思い出したことがあります。このMTBはリジットのロードの掛けてあった所に立てて保管していました。この時サスオイルが漏れているのに気がつきました。当時はサスペンションのマニュアルも無かったので、構わずサスのトップからオイルを追加していました。この影響でしょうか、フロントフォークは経年劣化に加えエラストマーがオイルで変質が起こってい多可能性があります。

　旧車のフロントサスの修理／DudyXC　　　　　　トップへ

2000年以前のROCKSHOX DUDY XC

　この自転車は販売が2000年位に製造されたMERIDA DOMINATORです。当時はフロントサス＋リジットタイプが多い中、この自転車はフルサスペンションのバイクで前にはROCKSHOXのJUDY XCが付いていました。フロントサスペンションの緩衝部品は、ROCKSHOXの上位モデルはコイルスプリング式だけだと思っていました。サスペンション付きマウンテンバイクは黎明期であったせいか、緩衝素材の試行錯誤が行われいたようで、MPUエラストマー材がスプリングの代わりに使われていました。MPUエラストマーは、発砲ウレタンのような素材です。これがプラスチックの連結用のコマでいくつも繋がれていて路面の凹凸を素材が吸収してくれました。当時は乗り心地が非常に良かったのですが、かなり長い期間が経っていたのでMPUエラストマーが経年劣化で弾力がなくなってしまっていました。といっても車体は健在です。
　一時はフロントサスペンションの交換も考えた時期がありましたが、WEBサイトでこの素材を使った修理を拝見いたしましたので、修理を実践してみることにしました。

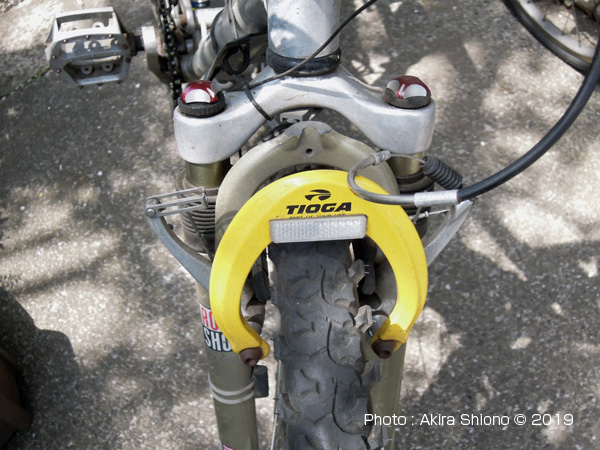

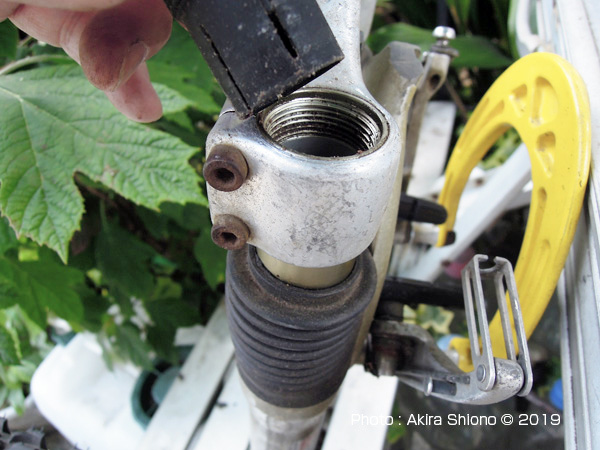

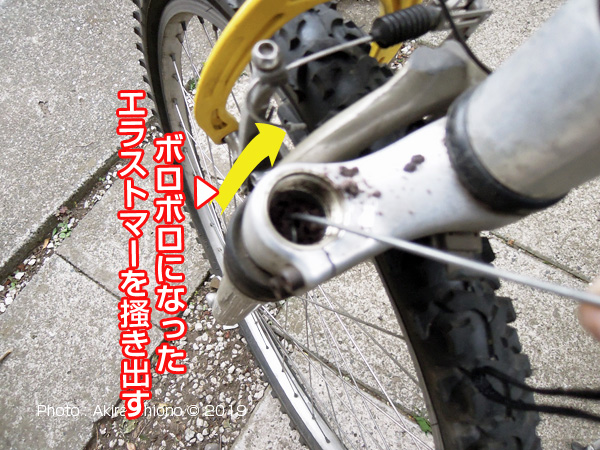

フロントサスの状態を見るために、トップキャップを開けて中を確認した時の写真で土状のゴミが詰まっていました。

　　ROCKSHOX DUDY XC初期型の修理　　トップへ

正常な状態のエラストマーブロック

　以前フロントサスペンションに異常を感じた時にトップスクリューを外したことがありました。その時はまだ内部のエラストマーがプラスチックパーツの上下にあるピンで繋がれていました。これが正常な時に全部で17cmくらいだったでしょうか？その時からもしかしたら10年経っていたかもしれません。
　そのうちにFサスごと交換しようといろいろ探していました。しかし、Vブレーキ仕様でコラム長の制限、取り外した大きな部品の廃棄等を考えると、購入は慎重であることが必要と考えなければいけないと思いました。

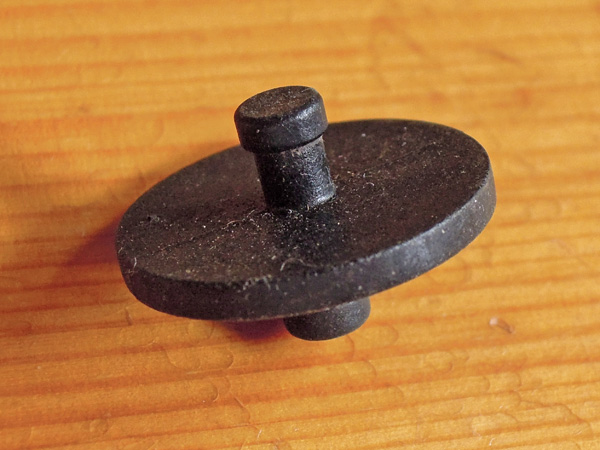

ブロックを繋ぐエラストマーコネクター

　自転車自体も20年近くなると代替えパーツが無いことや、廃棄の事を考えると修理の意気込みが薄れています。ふと部品名を検索していると、外国のYOUTUBEでDUDY XCの修理サイトを見つけ修理の流れを知ることができました。しかしこのサイトは後継期型の物で緩衝材には性能の良いスプリングが使われていました。
　こちらでは緩衝部材が違うのを確認し、分解など作業手順はここを参考させていただきました。
　そのほか、同じようなお悩みでJUDY XCの2回目の修理をなさっている方のブログからウレタンの20mm径の物が使える事を教えていただきました。ありがとうございました。
　

修理に必要な物トップへ

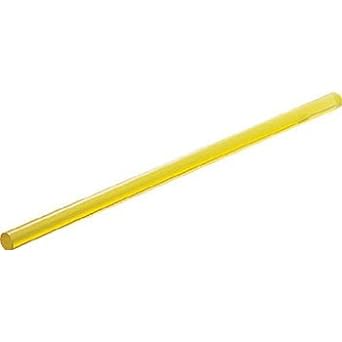

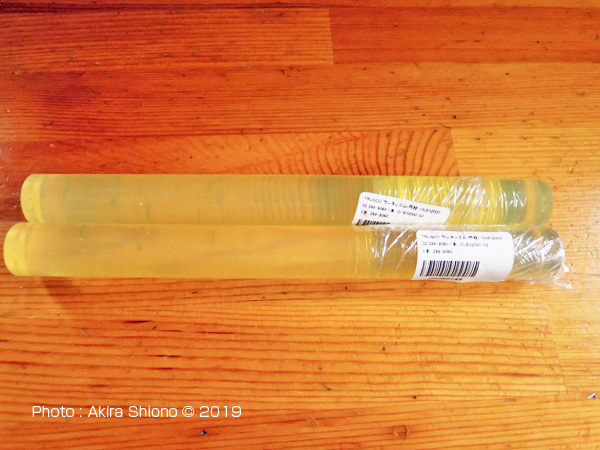

このサスペンションのウレタン棒のサイズは20φの200mmです。細目ノコはウレタン棒カット時に使用します。

　修理するフロントサスペンションのインナーチューブの内径によって、使うウレタン棒が違ってきます。もし購入する時にはその前にインナーチューブの内径を必ず計測してください。太いとインナーチューブに入りませんので、インナーチューブの内径の計測は重要な工程です。

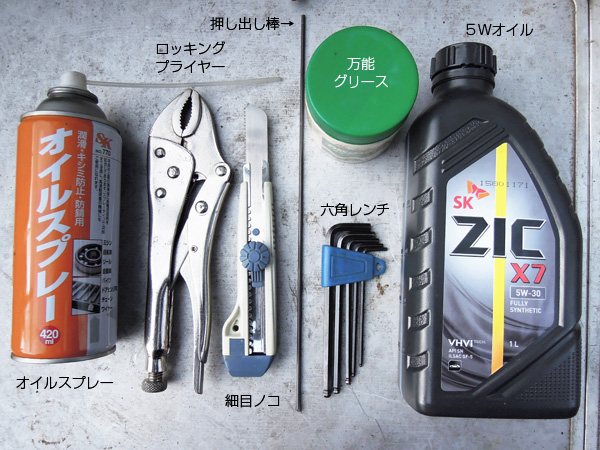

インナーチューブ内にあったエラストマーはオイルと混じり合ったのでしょうか、溶けて土の様に変わり果てていました。このエラストマーをほじくり出して、上の写真のウレタンの棒をエラストマーの代わりに使います。そのほかは5mmのアーレンキー（六角レンチ）とこの初代のROCKSHOX JUDY XCのフォークキャップは24mmのナットではなく、円形の樹脂にギザギザが付いたものなので、顎が大きく開く大きめのロッキングプライヤーや、ウォータープライヤーなどがあると開け易いと思います。

変わり果てたエラストマー

　また体重で圧縮されてカチカチになって土の様に変わり果てた、エラストマー。これをほじくり出すのに傘の分解廃棄で出たグラスファイバーの長い棒が役に立ちました。
　いくら突っついてもエラストマーが圧縮で固まり、詰まって取れなくなってしまっていましたので、電動ドリルに長い10mmのビットを付けてほじくりました。蓋になっていて樹脂の丸いプレートを引っ張り上げることができました。
　サスペン症の役割をする「ウレタン棒」のカットは色々試しましたが、細目ノコ（今回はカッター装着タイプ）がいいようです。 　その他、ダンパーは本来の使用はサスペンションオイルなのですが、高価なので同じ粘度5Wの４サイクルエンジンオイルを使ってみました。

　　Ｆサスの修理部品と工具を見る

ウレタンゴム 円柱 Φ20×500mm

ウレタンゴム 円柱 Φ20×200mm

オルファ (OLFA) H型鋸

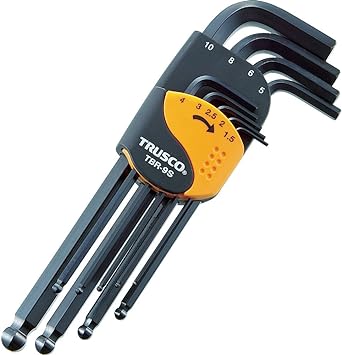

ボールポイント 六角棒レンチセット 標準タイプ 9本組

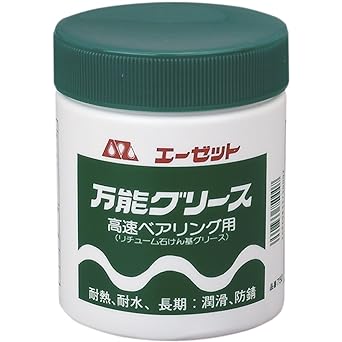

AZ 万能グリース 500g

　　作業準備／サスペンションフォークを車体から外す　　トップへ

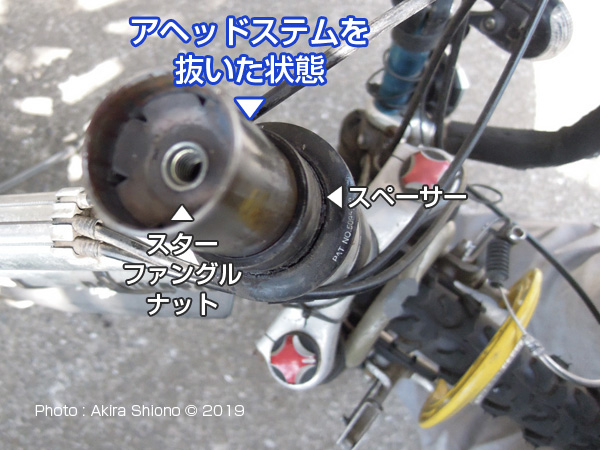

コラムについているアヘッドステムを外します。ステム外しと固定（調整）ボルトを外します。

ステムを取り外すと内側に
スターファングルナットが見えます。

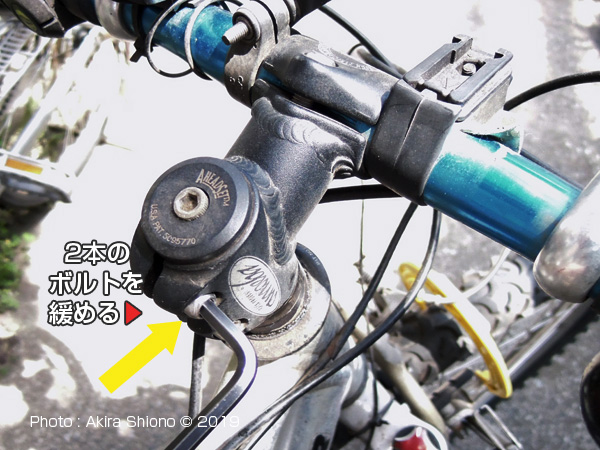

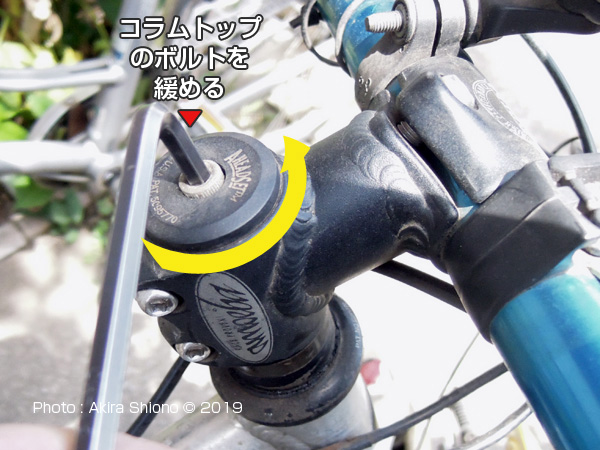

　前輪のブレーキワイヤーを外しておきます。アーレンキー（六角レンチ）5mmでコラムに付いているアヘッドステム２本を緩めます。次にコラムトップのボルトを緩めて取り外します。両足で前輪を抑えながらハンドルを左右に振って、ハンドルが付いたままのアヘッドステムを抜き取ります。今回はハンドルやケーブル類はぶら下がった状態にしておきますので外す時はワイヤー類に負担がかからないように慎重に行ってください。前輪のクイックリリースレバーを緩めてタイヤを外します。

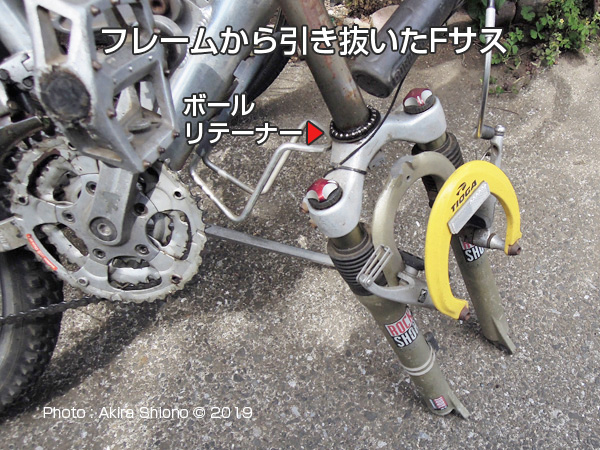

車体から抜いたフロントサスペンション

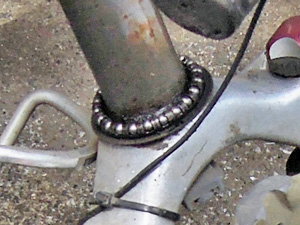

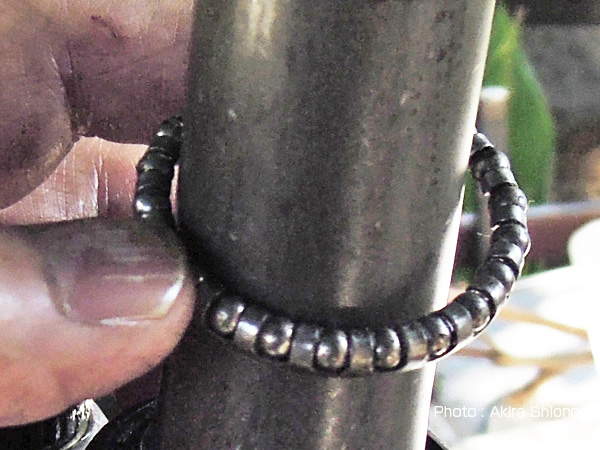

ヘッドセットの下側のベアリングは油切れしていましたので、組み込む前に清掃しグリスアップ。

　この自転車は購入時から約20年近く経っていて、アヘッドステムのメンテナンスは1度も無し。(作業画像はありません）分解してみると、リテーナーとベアリングの間に塵とグリースで固まったと思われる物質が固まっていました。パーツクリーナーも全く効き目がなく、ベアリング球は一つ一つリテーナーから爪で外して清掃しました。リテーナー間にこびり付いた固まった汚れは歯ブラシとパーツクリーナーでほじくるように落とし、綺麗になったら球をはめ込みグリースアップを行いました。これで指で回しても硬球が回る様になりました。

　　インナーとアウターフォークを分離する　　トップへ

　フロントサスのステムの上とアヘッドステムの下には、スペーサーやベアリング等の部品が入っていますので取り外して保管します。ステアリングのリテーナーは組み込む時に、丁寧に掃除してスムーズに回る様にしておきます（上記述）。

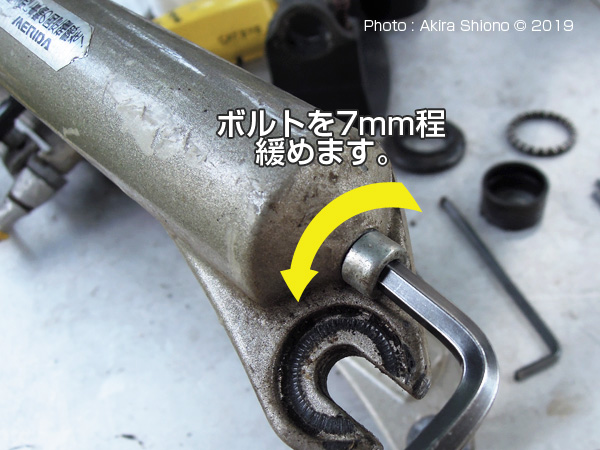

サスペンションのインナーチューブとアウターを分離する方法は、サスペンションのアウターのボトムにある六角ボルトです。分離・分解するには5mmのレンチでを使ってまず、7mm程度緩めます。

コラムのベアリングを取り外します。サスフォーク底部のボルトを7mm位緩めます。

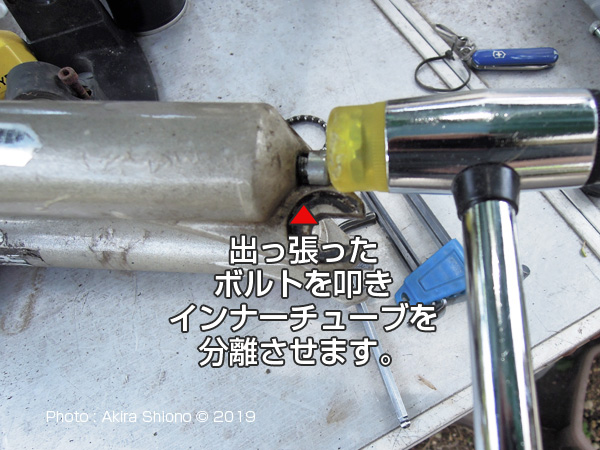

サスフォークの出っ張った底部のボルトハンマーで叩くとボトムに固定されていたインナーが外れます。

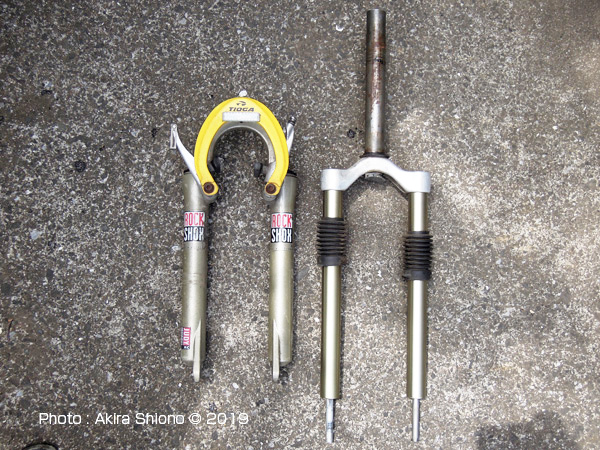

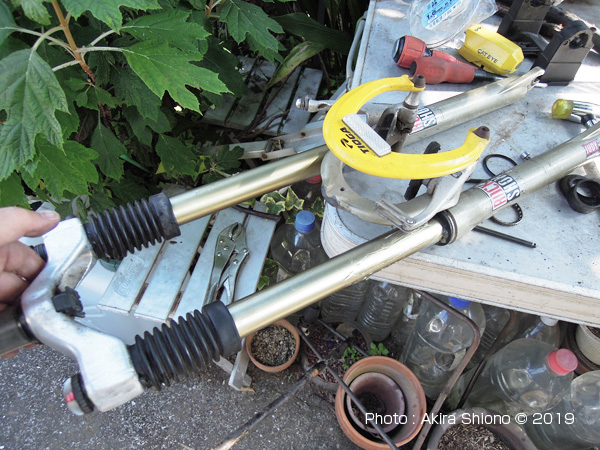

分解したROCKSHOX DUDY XC

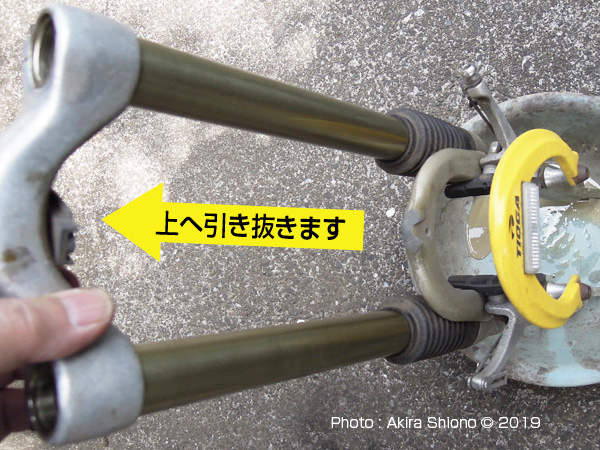

　7mm程度緩めてあるボルトは、完全に抜かずにボルトを上に向かってハンマーで叩きます。そうすると奥に引っ込みます。この作業をもう片側も行います。こうするとアウターと固定していたインナーチューブが、アウターから離れます。コラム側からインナーを引っ張って緩めたボルトが引っ張られれば分離していますので、左右のボルトを取り外します。この時アウター内部のオイルが吹き出る場合がありますのでご注意。アウターを押さえながらコラムを持ってインナーを引き抜いて分離します。

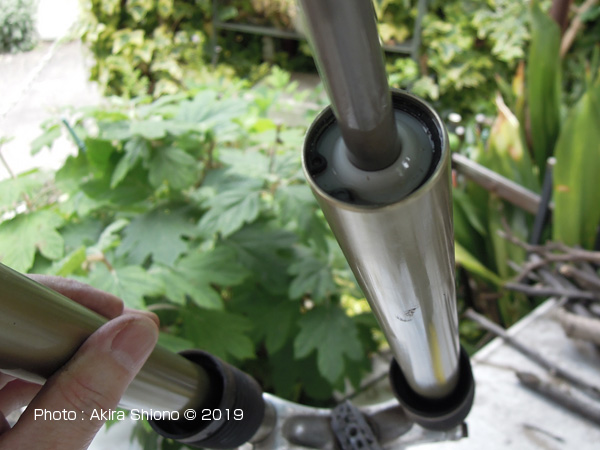

　作業とは関係がありませんが、だいぶ下ですがインナーの底部の写真で、片側にのみC型ロックリングがついていました。ボトムのインナーシャフトは片側がアルミでした。これがアウターとインナーを繋げている部品になります。

　　　インナーチューブ内部の清掃 　　　　　トップへ

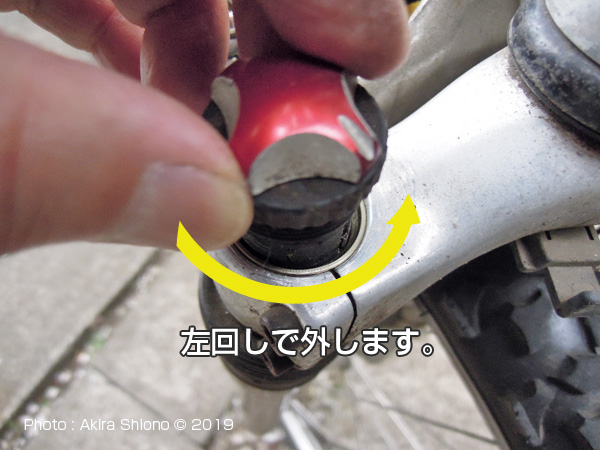

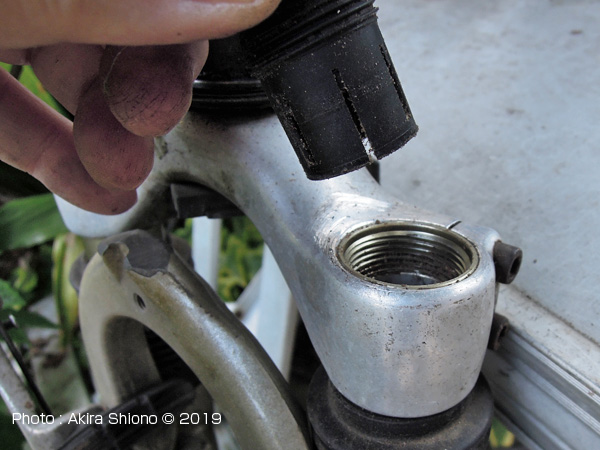

左右のサスフォークトップのキャプを緩め外します。

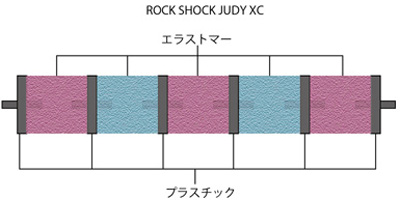

　左右アジャスターボルトを取り外します。このタイプのROCKSHOX DUDY XCはエラストマータイプのせいか、24mmのボルトは使用されていませんので、大きめのロックングプライヤーの開きを大きくしてギザギザのボルトに噛ませてギザギザを舐めないように慎重に回します。黎明期のこのタイプは中に ラストマーとこれらを繋ぐ円盤から上下にピンが出ているもので繋がれています。

正常な状態のエラストマーブロック

　約20年の経年劣化でこのエラストマーは弾力がなくなり、ボロボロになります。さらに時間が経つと乗車時の圧縮でなんと土の様になっていました。これがインナーチューブに溶けた粘土のように固く詰まり、インナーの内側にへばり付いて、エラストマーブロックは以前のように引き抜けなくなっていました。長期間に劣化された素材が圧縮された結果だと思われます。

積層に詰まった異物は
10mmのドリルビットで対応

　これをどうやって除去するか、下の穴から押し出して見たり色々試して見ました。圧縮されたエラストマーと、これを繋ぐ等間隔で入っている樹脂パーツ部分が、インナーチューブの内側に固着して行く手を阻んでいます。他のYOUTUBEでは同じ状況の修理画像がありましたが、これが取れなくて放り出す様に映像がパタッと終わっていました。
　しかしこの異物を除去しないで諦めては、作業が出来ません。下側から突っついても全く動きませんでした。詰まりを強制的に撤去するために、荒療治をすることにしました。

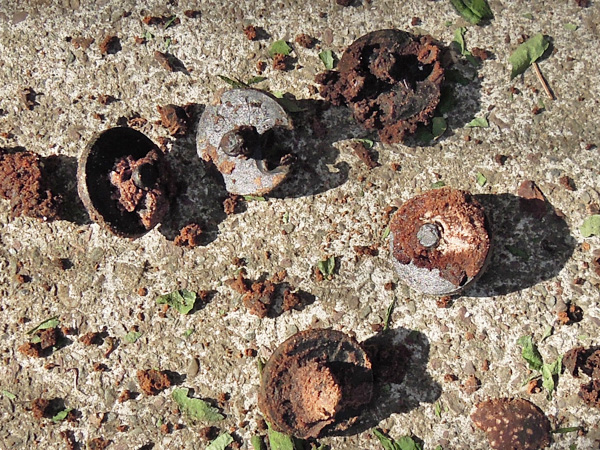

経年劣化で土状になった

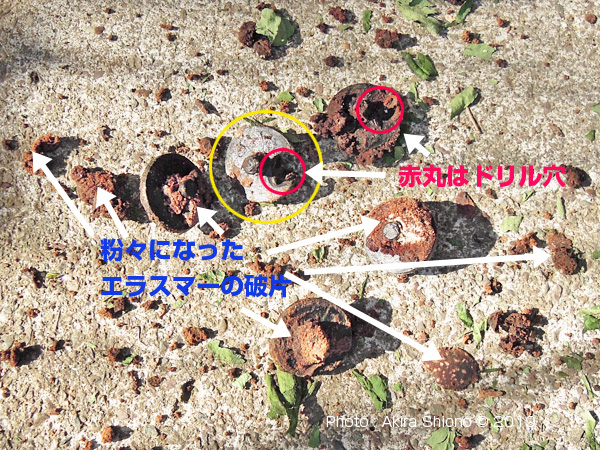

ほじくり出したエラストマーと部品

　詰まっている物質をどうにかほじくり出せたのは、上端から5cmまででした。変質したエラストマーと等間隔で入っている樹脂部品が固く圧縮され詰まっています。・・・最終手段として、電動ドリルで何層かの樹脂パーツにドリル刃を食い込ませ引っ張り出すことにしました。ドリル刃は手持ちの最大径の10mmの物が１番長く、運良く一番下にある蓋になっていたプラスチックパーツまで取り出すことができました。インナーテュブの内部をのぞいてみると内壁にへばりついて取れなくなっていた円形パーツと「粉々になったエラストマーの成れの果て」が引っかかっていました。これを取り出すことが出来ました。インナーチューブの内壁には、残骸の異物がへばりついていますのでこれもほじくり出します。後はウレタン棒を入れるためにインナーチューブの内側を、パーツクリーナー等でできるだけ清掃します。

　　　ウレタン棒を加工しインナーチューブに入れます　　　　　トップへ

ホビーのこ替刃
A替刃(広刃) 3枚入

　パーツクリーナーを入れダスターを巻きつけた棒でで内壁を掃除をした後、インナーチューブの内部の状態を確認します。底プレートが問題なく動き収まっていれば、ウレタンチューブを入れる準備をします。この初期型のROCKSHOX DUDY XCはエラストマータイプで長さは約175mmです。両側のインナーチューブに、200mmのウレタン棒を差し込んでみて深さを確認します。ウレタン棒に175mmの印をつけインナーチューブに入ます。サスを伸ばした状態で、トップキャップの厚みを考慮して、左右の入る長さを確認します。インナーチューブ内に異物が残っている場合はきちんとはいりませんので再び除去します。ＯＫでしたら175mm程度の長さにカットします。

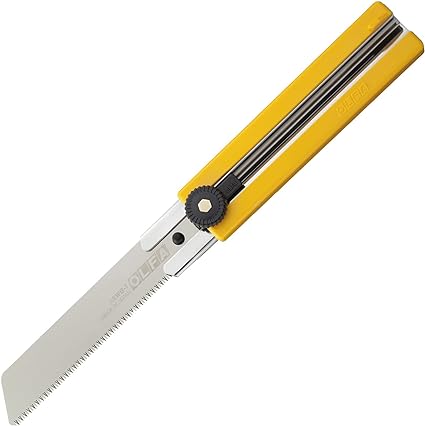

　ウレタン棒は以外に素材が硬いです。大きめのカッターで力をいれて押し切ろうとすると、歯が全く入っていきません。次にパイプカッターで歯を押し当てながら回してもこの素材の断裁には無理でした。鉄ノコは歯が細かいので無理でしょう。結果的に大型カッターに装着出来る切り粉の排出が良い、細工用ノコを使う事にしました。この刃は切れ味が良く思ったより早くカットすることが出来ました。

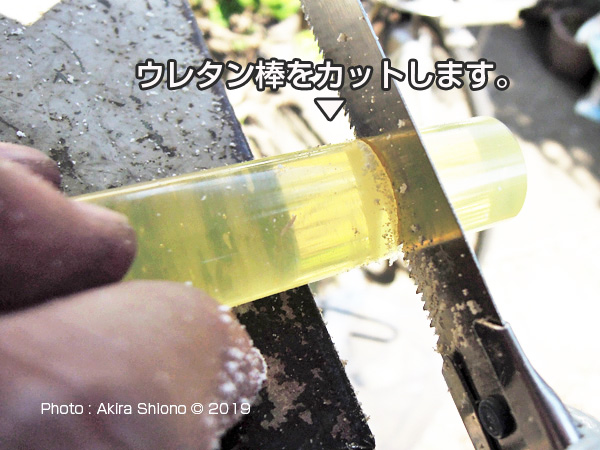

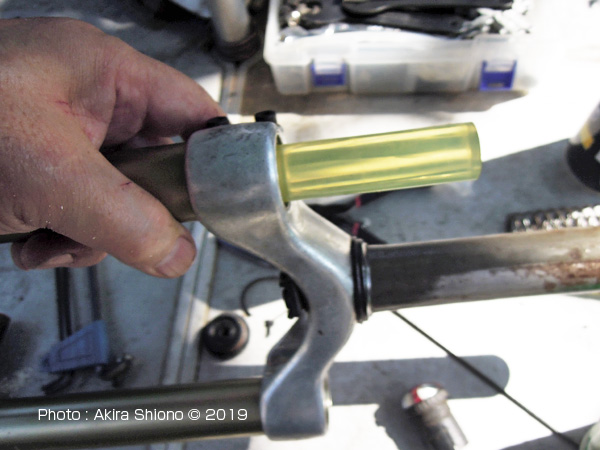

大型カッター用の細工ノコギリで切断します。このウレタン棒をインナーチューブに仮に入れ長さを確認します。

　　　各部品にグリースを塗り、納めます 　　　　　トップへ

万能グリース
500g

　摺動部にたっぷりグリースを塗ります。そしてアウターチューブのオイルシール（摺動部）部分も綺麗にして、たっぷりグリスを盛っておきます。インナー下のシャフトは引っ込みやすいので仮にウレタン棒を入れておきトップキャップを締めておきます。グリースを塗ったシャフトとインナーチューブをアウターに静かに入れます。

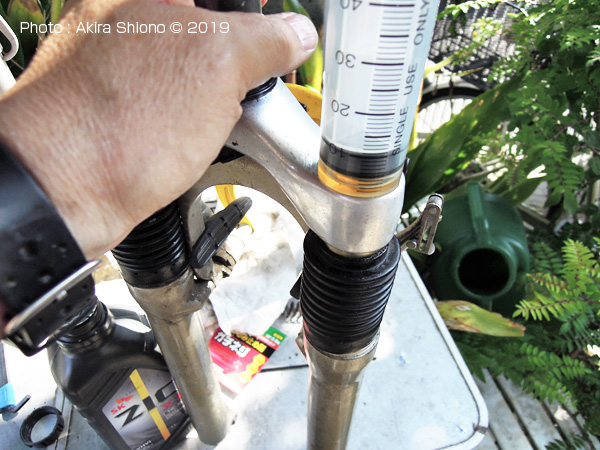

　アウターにインナーを入れるときに、反対に入れない様に向きに気を付けてください。反対に装着すると、ステム軸に対してフロントサスが車軸が手前にくるので、ハンドル操作に異常を感じます。次に５Wのオイルをシリンジ（注射器の様な物）に吸い込ませ、インナーチューブに入れます。外国のYOUTUBEで見たものはスプリンブタイプのJUDY XCで片側110ccを使っていましたが、ウレタン棒は隙間が全くないので、両側約30cc程度しか入りませんでした。オイルを入れてから棒を入れるときは溢れる恐れ大ですので、必ずフォークの下には受けの容器(汚い受けでスミマセン）が必要です。

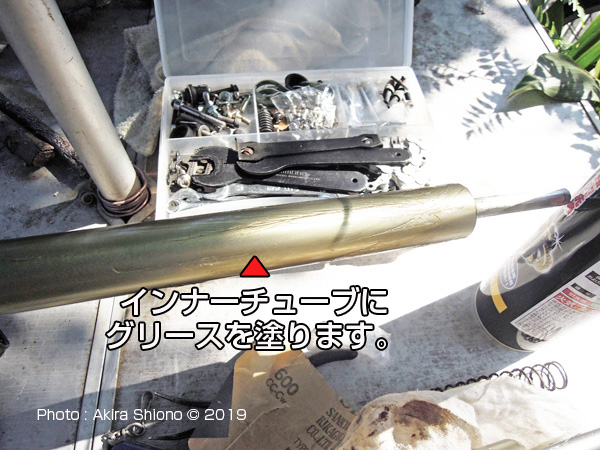

アウターチューブに入れる前にインナーとアンダーシャフトにグリースを塗ります。
アンダーシャフトにもグリースを塗り、インナーをアウターに入れます。

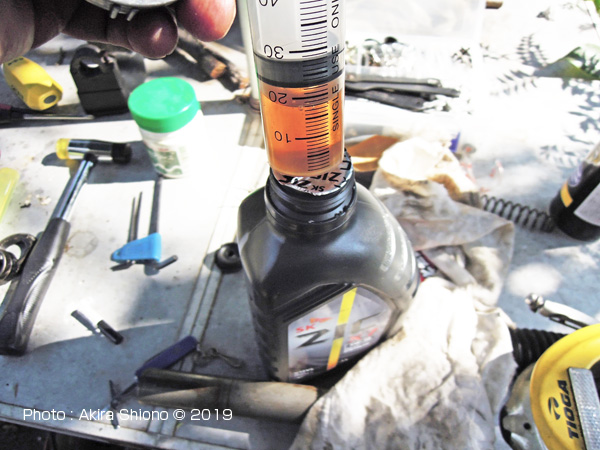

ダンパーオイルをシリンジに充填します。ダンパーオイルをシリンジに充填します。

　　　完成したフロントサスを車体に戻します 　　　　　トップへ

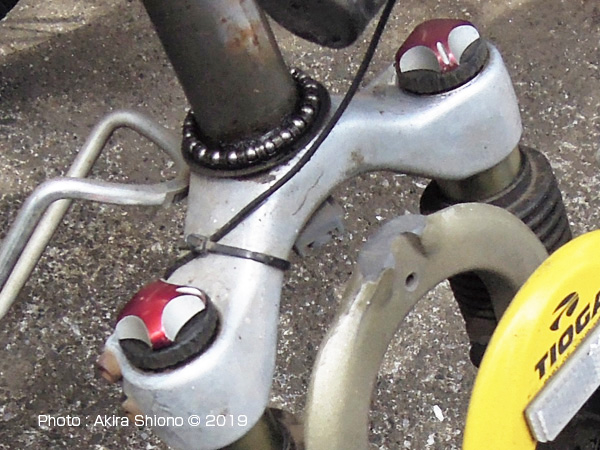

コラム下のベアリングリテーナー

　これから修理したROCKSHOX DUDY XCを、車体に戻しますので各部を清掃します。Fサスのコラムの上下のベアリング・リテーナーを、鋼球と枠をバラバラにして清掃します。長期間のメンテナンスしていない場合は、埃とグリースが泥の様に隙間に固まっています。この固まった異物を、尖ったものでほじくり出します。

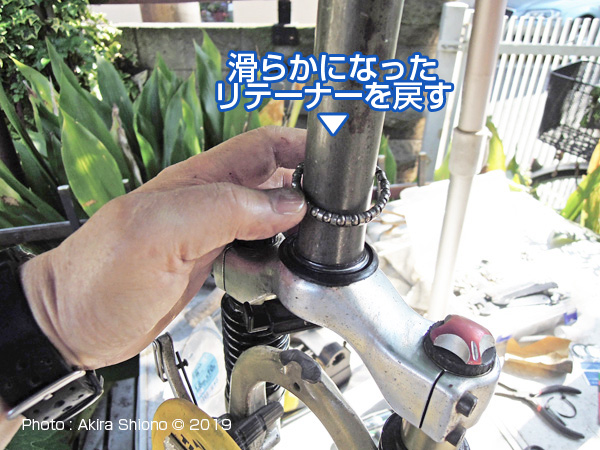

　リテーナーにグリスアップし鋼球を嵌め込みます。下に球受けをコラムに先に通し、下のベアリングリテーナーを入れます。フォークをフレームに通し、出てきたコラムの上のリテーナーとヘッドセットを組み込みます。

Fサスのコラム内の
スターファングルナット

　フレーム側にもグリースを充填しセットします。次にコラムにハンドルステムを差し込みアヘッド上部のネジをスターファングルナットにねじ込みます。ガタツキとハンドルの滑らかな曲がりを確認します。締込みが強すぎるとハンドルが曲がりにくくなります。

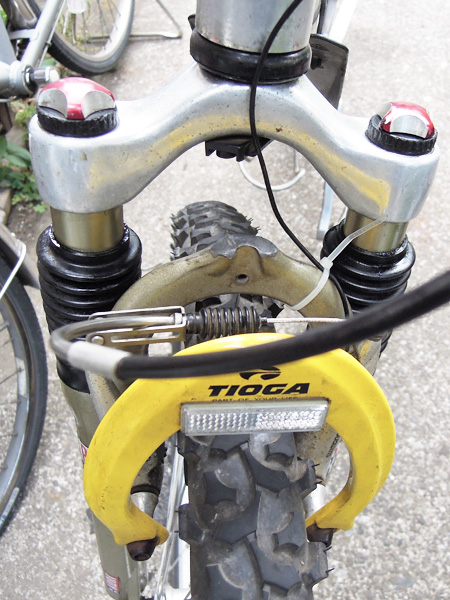

インナーチューブが伸びました。

　また緩すぎるとブレーキング時にフォークが前後にガクガクします。調整に納得ができたら、ステムの２本のボルトを締めて固定します。
　この時ハンドルが曲がる可能性がありますので、少し走ってみて違和感があれば、真っ直ぐになるように調整します。
　修理したフロントサスは長さが回復しかなり車高が戻るので、スタンドの高さ調整が必要です。フロントサス内に縮みにくい硬い素材を使ったために、走行感覚が良くなるのではないかと期待しています。
　残念な所は底付きした状態で長期間過ぎていましたので、フロントサスペンションのダストブーツがつぶれる癖がついてしまいましたところ位でしょうか。

クラウンを前後間違って入れて組んでしまったFサスペンション

　　　交換後の乗り心地 　　　　　トップへ

　さて走行感覚ですがフロントの長さが戻り、水平が取れたためか乗車感覚が良くなりました。フロント材交換の段差を乗り越えた時の乗り心地は、リジットの様な突き上げ感は感じませんでした。インナーチューブと挿入したウレタンの直径差が周囲2mm程度ありますので、衝撃を受けると太くなってわずかでも衝撃吸収効果もあるのでしょう。さらに太いMTBタイヤのＷ効果で凹凸の乗り越え時の違和感は感じませんでした。
　このウレタン棒使用は、体重の影響でサスが柔らかすぎる方や、ブレーキング時のノーズダイブが嫌と感じる方にも、サイズが合えさえすれば交換も良いかもしれません。

組み立て時の注意・経年劣化・エコな修理
　上の写真の様にサスペンションのアウターにインナーを入れるときに、前後サイズが同じ為、反対に入れない様に向きに気を付けてください。反対に装着すると、ステム軸に対してフロントサスのオフセットしてある車軸が手前にくるので、ハンドル操作に異常を感じ非常に運転しにくくなります。
　エラストマーが溶けてさらに押し潰されてインナーツーブに圧縮され詰まっていました。取り除き作業に、思ったより時間がかかってしまいました。
　ヘタリ始めた頃、代替え部品を探したことがあります。本来はこのタイプに使えるROCKSHOX DUDY XC専用スプリングが販売されていましたが、４万円以上したので諦めました。後にROCKSHOX-JUDYの新製品が販売されるようになって、メンテナンス部品はだいぶ前に見なくなっていました。この修理はウレタン棒２本とオイルの送料込みの材料費は約￥2,700となりました。新たなフロントサスを交換しなくても、リジット感はあるものの、快適に乗車できるようになりました。
　フロントサス交換の場合は、サイズ確認は必須ですが、最近はディスクブレキー専用のフォークが殆どなので、ホイルごと変えるなどおお事になります。また交換時には大きな廃棄品も出る為、少ない予算で修理ができ、環境負荷の少ないエコな修理が出来ました。

　　サスペンション付き自転車の運転時の注意点

　乗り心地の良いサス付き自転車ですが、フルサスの運転で気を付けなければいけないのが、パニックブレーキなどのフロントブレーキのかけすぎです。重心が前に移動したことで、リアサスの負荷が減り圧縮されていたバネが伸び、場合によってはジャックナイフや前転してしまうこともあります。黎明期はロック機構やアンチノーズダイブ機構はありませんでした。フルサスMTBのフロントサスペンションは一般舗装路しか走らないのであれば、深いストロークはあまり必要ありません。このウレタンのわずかな縮みと太いタイヤのクッションで十分ではないかと思います。
