チェーンリングメンテナンス


McBLwanBSetS ハブメンテ LEDライト チェーンホイール CC/BB保守 ワイヤー潤滑 ブレーキ交換 Vブレーキ交換 外装変速タイヤ交換 チェーン交換 ワイヤー交換 パンク修理 注 油 適正空気圧 リムの振れ取り スポーク修理 BBメンテ ペダルメンテ
人気ページコンテンツへ移動



 ペグスパナを使ってチェーンリングボルトの増し締めトップへ

PegSpana
SHIMANOペグスパナ

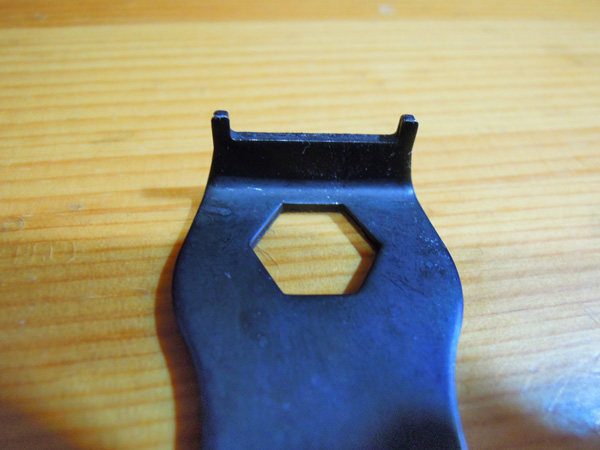

 普段あまり使う出番が無いと思われる工具ですが、無いと困る工具のひとつです。この工具は9mmと、10mmのレンチになっています。両端は下の写真にありますように、2種類の工具になっています。片側はクランクキャプを締めるための2本ピンのスパナがついています。そして反対側には、チェーンリングをクランクに止めるためのチェーンリングボルト用のスパナになっています。

PegSpanaLOGO PegSpana2pin PegSpana3pin

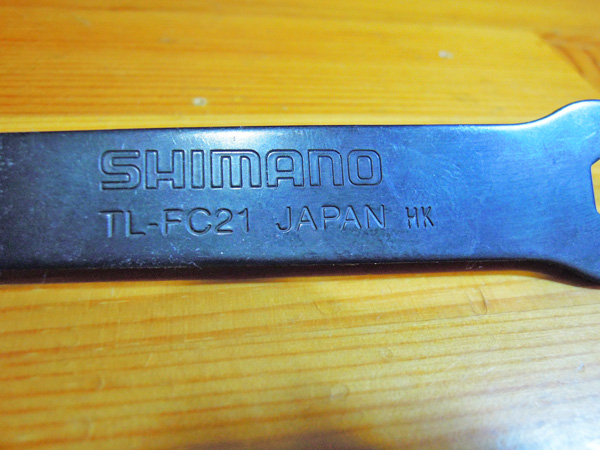

ペグスパなの表示と両端の形状

 ペグスパナの使い方  トップへ

ChainWheel

ロードバイクのチェーリングを交換してから、逆回転をするとすぐに外れる現象が出ました。前回転ではチェーンが張っているのでその現象は出なかったので、色々調整してみましたがなかなか原因がわかりませんでした。ある時フロント2枚のチェーンリングに触ってみた時、なんとチェーンリングボルトが弛んでいました。早速ペグスパナと六角レンチを使って締めてみると、嘘のように直ってしまいました。一見頑丈そうに見えるチェーンリングですが、クランクにしっかり固定されていないと撓みが出ます。このような現象や、フロントディレイラーに周期的に擦れる場合は増し締めをしなければいけません。

ChainRPin ChainRMente

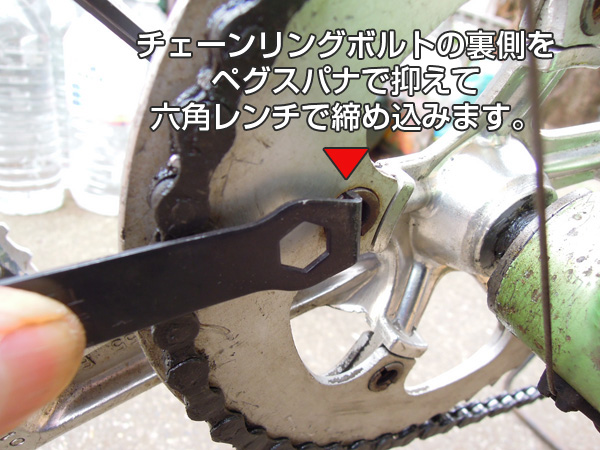

チェーンリングの裏側には切り込みが入った円筒状のナットがあります。ここに工具を宛てレンチで締めます。

作業手順  トップへ

PegSpana3pin
チェーンリングボルトはこちらを使います。
  • チェーンリングを掴んで、ガタ付きがないか確認します。
  • 緩んでいるボルトを探します。
  • 分解した場合は仮止め後に対角線に締め込みます。
  • チェーンリングの裏側のチェーンリングナットの凹みにペグスパナを充てがいます。
  • 次に表側のボルトに六角レンチを差し込みます。
  • 裏側をしっかり押さえながら六角レンチを締めます。
  • 他のボルトの状態を確認し、弛んでいたら増し締めします。

 グレード別のチェーンリング  トップへ


CampaMirrage CampaCentaur

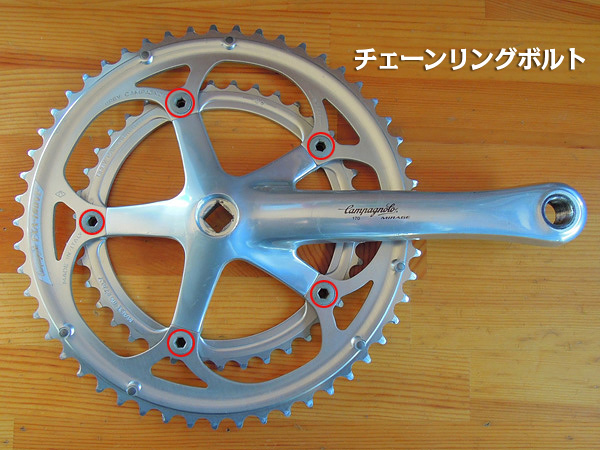

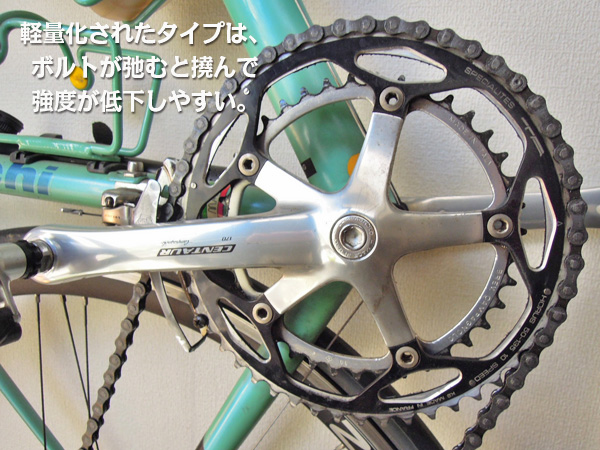

カンパニョーロのミラージュとケンタウルのクランク
Ultegra ShimanoXT
SHIMANOのULTEGRAとXTのクランクで反対側でボルトの緩め可
