1985年の松下電器製の乾太くん

　雨の日の洗濯は、乾燥機があると非常に便利です。この衣類乾燥機は、1985年5月に購入した「ガス衣類乾燥機：乾太くん」です。現在が2023年8月ですからすでに38年の月日が流れています。こんなに長く使えているのも、乾燥機を使う日は、雨の日など湿気が多くて洗濯物が乾かない日のみだからだと思います。
　36年前の当時は２槽式洗濯機を使っていましたので、奥行きが狭く非常にコンパクトにできていました。この衣類乾燥機の型番は「MA-030R」で乾燥能力は、3kgということです。以前調子が悪くなった時に問い合わせしてみると、型番先頭の文字の「MA」は当時はガス衣類乾燥機の製造もしていた様です。松下電器産業の頭文字で今のパナソニックの前身の会社でした。当然部品保有期間は遥か昔に過ぎていますのでもう修理はできません。

　衣類乾燥開始時に異常加熱による運転停止の原因 　トップへ

雨の日は困る〜

　毎日使用ではありませんが、38年も経つといろいろの箇所が壊れて来ます。最初に壊れたのが指定の時間が来ると運転を止めてくれるタイマーです。これは衣類乾燥機では重要な部品です。代用として手動にはなりますが、キッチンタイマーなどでも対応しました。
　次に起きたトラブルは乾燥ドラム周りの異音発生で「ゴロゴロ・ゴロゴロ」というものです。モーターがドラムを回転させる「シュー」と室外に排気する音と全く違い、音量も大きく発生します。しかし、衣類乾燥するために口火に点火してメインバーナーに点火するとドラムが回り始めます。しばらくすると、熱が本体内に回ったのか、このゴロゴロ鳴っていた音が治ってきます。今回のトラブルは異常加熱による運転停止です。いままでは洗濯後の濡れた衣類を完全に乾かす事が出来ていましたが、今回のトラブルは異常加熱で運転が停止してしまいました。先述の様に奥行きの無い場所に設置できる衣類乾燥機は殆どありません。

　分解するための下準備 　　　トップへ

　以下は異音対策の時に行った分解作業と同じですが、洗濯物の湿気を排出する為にダクトが伸縮性があるので、取り外さずに設置台の上で作業ができました。

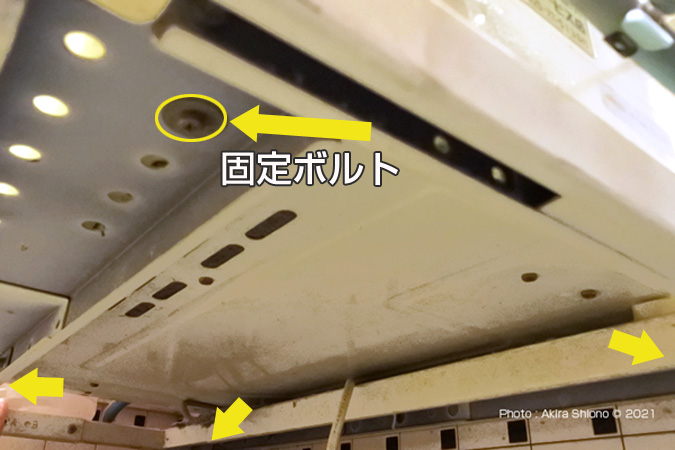

乾燥機専用スタンドの裏側にある固定ネジ

　衣類乾燥機は、内部のドラムを回転させて動きます。その為振動が起こり落下の可能性がある為に専用スタンドに4本の長く太めのネジで固定されています。
　このスタンドは汎用性があるタイプの様で、衣類乾燥機を固定するためのネジ穴がたくさん空いています。といっても本体の４箇所の脚の中心に空いたネジ穴と合う箇所を利用します。このな時には大きめのワッシャーが使われており、強度に余裕持たせています。ちなみにこの固定穴がある所は、この地肩のフレームの中に空いています。

　本体の向きを変え背面のカバーを外す　　　 トップへ

本体裏側には沢山のネジで止められています。

　本体をスタンドに固定してあった4本のボルトを外し、無くさないに容器に入れておきます。本体には、電気コードとガズホースが繋がっていますので、コンセントからプラグを抜いておきます。またガスは元栓を締めて万が一ホースが外れても大丈夫にしておきます。
作業は設置フレームの上で行いますので落とさない様に作業をします。このタイプは奥行きが浅いので、比較的向きをかえやすかったです。

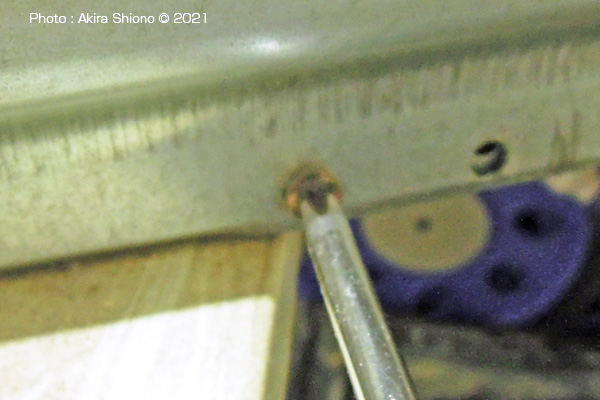

ネジは鉄板ビスです。

　左の画像の青い矢印はドラムの軸を留めてある支柱用で上下各2本使われています。そのうち片側は取り外せる様になっています。取り外した鉄板ネジは無くさない様にトレーに入れておきます。

　　　衣類乾燥機MA-030Rの内部 　　　　　トップへ

背面カバーを取り外したNational MA−030Rの内部

　上の画像がガス衣類乾燥機MA-030Rの背面から見た内部です。
　大きな乾燥ドラムと上下に伸びる鉄のプレートで支えています。右下にはドラムを回転させるためとドラム内の排気をさせる為のモーターがあります。これを動力にして ２種類のプーリーベルトでこの２つのプーリーを回転させています。
　乾燥するための熱源はガスバーナーでオレンジの矢印の所にあります。燃焼させるための空気の取り入れ口は燃焼部の奥の全面底部と右側のモーターの側面にあります。共にフィルターを介して空気が取り込まれます。
　衣類乾燥の流れは、ドラムを燃焼部のバーナーで温め、効率よく乾燥させるためにドラムを回転させます。モーターのプーリーに掛けられたもう一つのベルトが排気用のファンを回し、排気カバーを通じてダクトを通り屋外に排出されます。この工程に支障が出ると内部が異常加熱します。設定温度を超えると安全装置が働き、ガスが遮断され燃焼停止する様になっています。

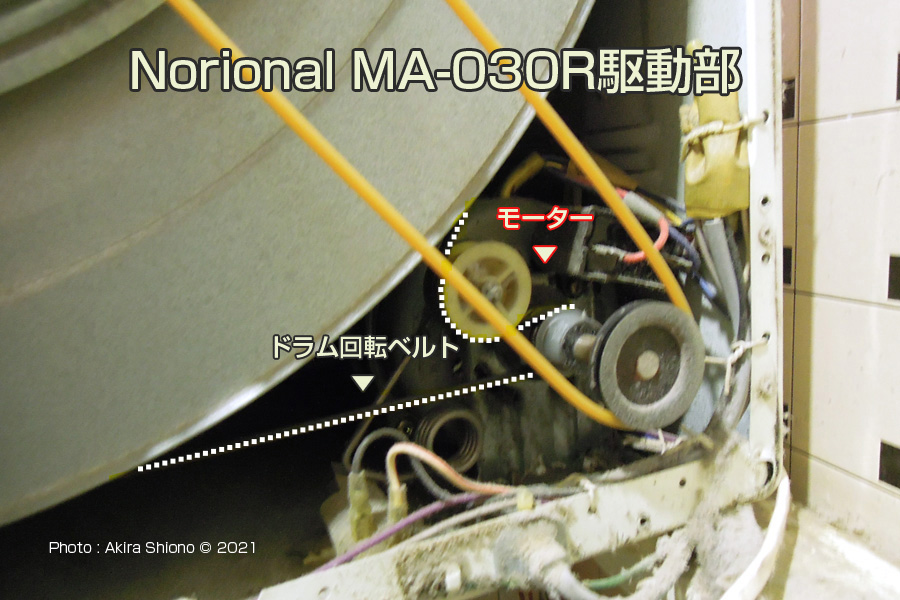

National MA−030Rの駆動部で、飴色のベルトが排気用で幾分伸びて弛んでいます。

長期間の使用で、バーナー部の側面が熱くなって燃焼停止になる事がありました。この画像を見ると排熱用のプーリーベルトが緩んで空回りし完全に排熱出来ていなかったのかもしれません。緊急対策として小型扇風機でバナー辺りを冷やし温度を下げる事により、完全乾燥迄できる様になりました。当時はよく分かっていませんでしたが、このプーリーベルトが重要な役目を果たしていました。
　結局緩んだベルトが振幅して周りに当たり切れを早めた可能性もあります。

　異常加熱による運転停止の原因を探る　　 トップへ

　このガス衣類乾燥機『初代の幹太くん」は38年と長期間の使用で経年劣化していく部品があります。先述しましたが、モーターで作動するタイマーは専用部品の入手ができませんでした。次は摺動部油切れによるイオンの発生でした。次に起きたのが、この運転停止の症状です。

野外の衣類乾燥機の排出口

　停止の原因となった異常加熱がどういう風に発生したか調べることにしました。ガス衣類乾燥機の主な構造は、乾燥回転ドラム、燃焼部、湿気排出構造です。
　まず症状は乾燥ドラムは動いているか？排気は出来ているかを確認します。一番簡単なのは排気口から十分に排出されているか、排気経路に問題はないか？です。 排出口を室外から確認します。次に本体排出口から運転時に廃棄されているか？です。

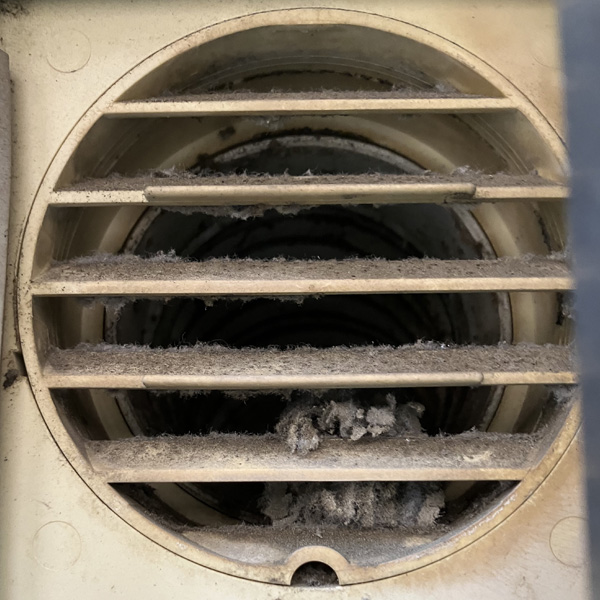

　野外に廻ってみると長年の綿ぼこりの堆積ありましたが、本体の排気口から確認しても外気を感じるので全く問題はありませんでした。

　　排気の動作確認　　 トップへ

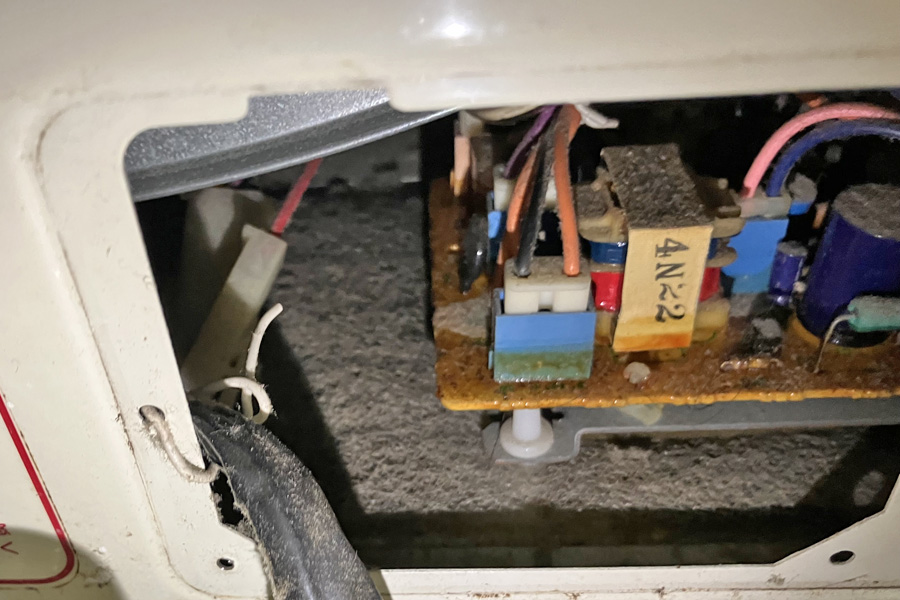

清掃後の燃焼部と本体前面底部にある吸気スリットの反対側

　これで問題になっている箇所は内部にあると、各部を確認してみることにしました。

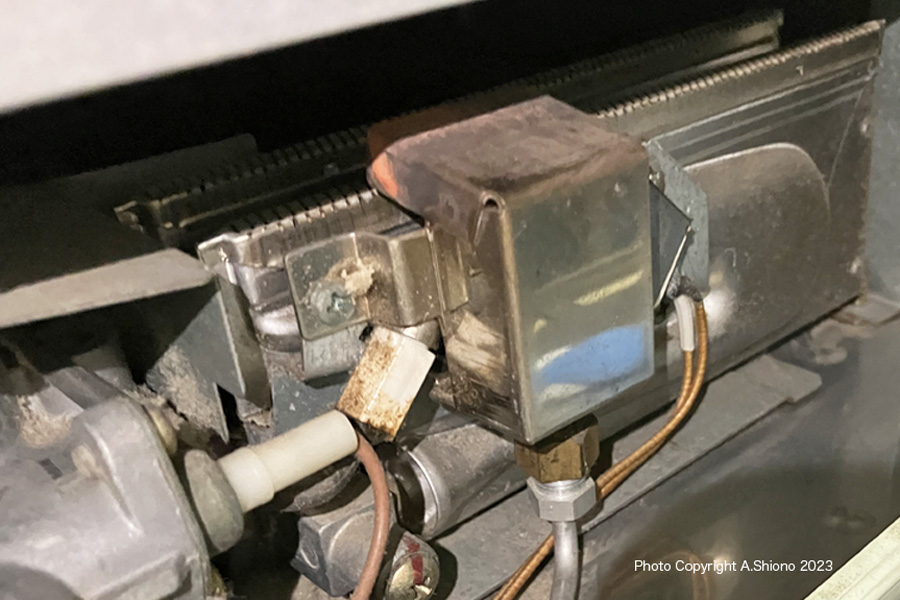

　まずは、燃焼部で焦げ臭い匂いがしたので、まずここを疑いました。点検窓を開けてみると埃は積もっているものの、薄っすらと積もっている程度でした。ついでに清掃する事にしました。

　　衣類乾燥機の心臓部のベルトが破断　　 トップへ

　衣類乾燥機には２つのプーリーが使われています。その一つが乾燥ドラムを回転させ衣類をかき混ぜるための物で、もう一つが、バスバーナーによってドラム内で発生した湿気と排気を機外に排出するための回転ファンを回すものです。

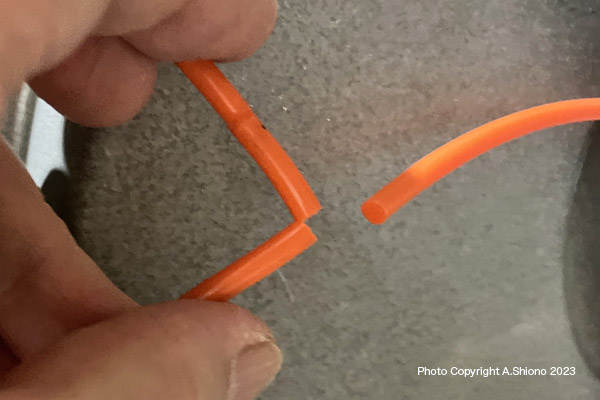

　このガス衣類乾燥機の裏蓋を取り外して現れたのがこの排出用のプーリベルトでこの様に切断していました。この素材はシリコンゴムのようで、一旦溶着しようと両端を火で炙って接合しようと試みたものの全く溶着出来そうもなかったので諦めました。のちに大きいステープラーを両側に打ち込み曲げてみましたが。ドラムをを回転させると一瞬で切れてしまいました。ではと３箇所に打ち込み固定しプーリーに取り付けて回転させました。数分動いた後に内部で音を立てて切れてしまいました。しかしベルトが繋がっている間は通常運転が続きましたので、原因はベルトにある事が判明しました。
　原因が解明し、プーリーベルトの接続と行いたいと思っています。ベルトが劣化するなどの最悪の場合は、部品の入手し修理の続きはそのうちに行う予定です。 　

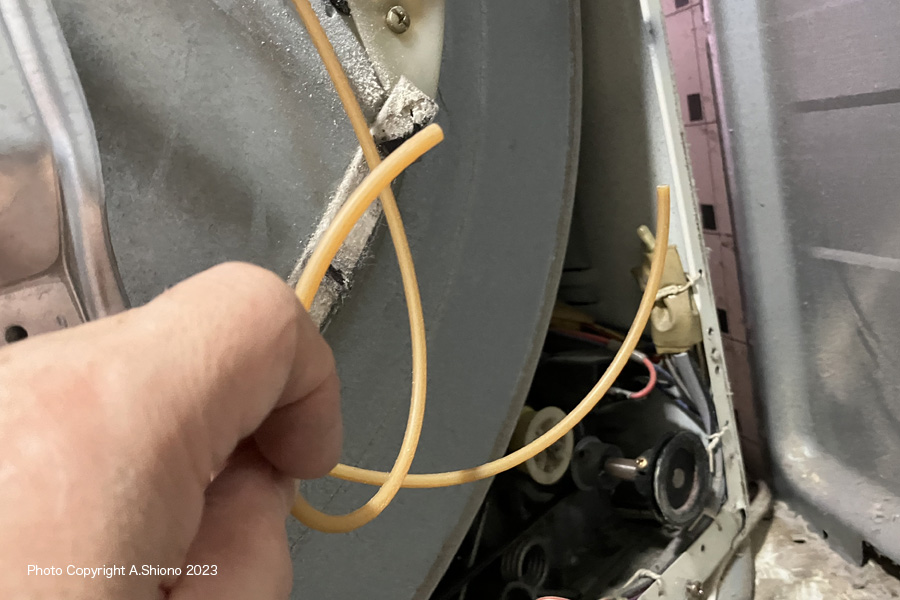

排気用プーリーベルトが破断!!

　　プーリーベルトを輪にする手順　　 トップへ

三ツ星ベルト4mm径2mのものを購入

　筐体内部に説明書があり、その中に補修部品としてベルト記載されていましたが、部品の保有期間の10年は既に20年以上経っていますので、入手不能になっています。破断したオリジナルのプーリーベルトの接続を、溶着温度をハンダゴテ〜炎まで変えて試みましたが、溶ける様子もないので溶着で接続する可能性は全くありませんでした。
　ネットでこのベルトの代用品を探すと、同じ径の「三ツ星ベルト ポリウレタン製」があり購入しました。三ツ星ベルトは昔バイクチェーンの代わりに後輪駆動用に使われているので安心できるメーカーです。この製品のレビューでは融着した画像があったので今回はどうにかなりそうです。しかし、融着で接続可能ということは、高温で接続箇所が外れるということでもあります。
　製品の長さは２ｍで必要寸法が約90cmなので、残ったのは予備として使えます。ちなみに長さは。切れたオリジナルと同じ長さにして使うことにしました。

　　プーリーベルト融着後の処理 　　トップへ

　ネットで製品と接続方法をネットで学びました。融着専用器具があるのも見つけましたが、２万円以上していしました。融着固定する道具は手作りしました。割り箸の繋がっている手元部分に融着部分を収めるよう７mm程度の穴を空けます。割り箸の溝でベルトを当てがって、固定するために両側に24mm幅のマスキングテープを使用します。
　プーリーベルトの融着には、炎だど温度が高過ぎる様なので、ハンダゴテの手元の部分を使います。コテに両側からベルトを当てがうと溶けてきます。冷めないうちに溝に固定しながら、急いで圧着する様に押し当てます。

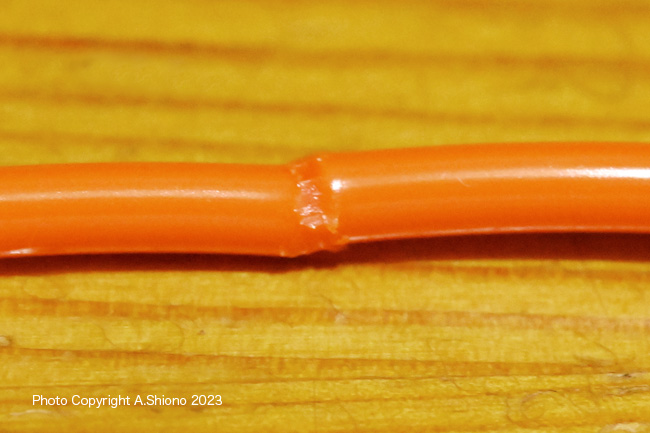

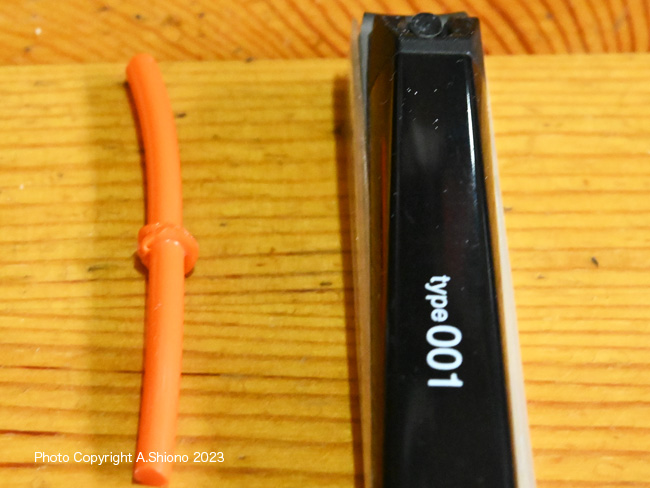

　融着後に出来た「バリ」は、プーリーを通過する時に乗り越えて外れる可能性があるので、出っ張りが無い様に爪切りでカットします。

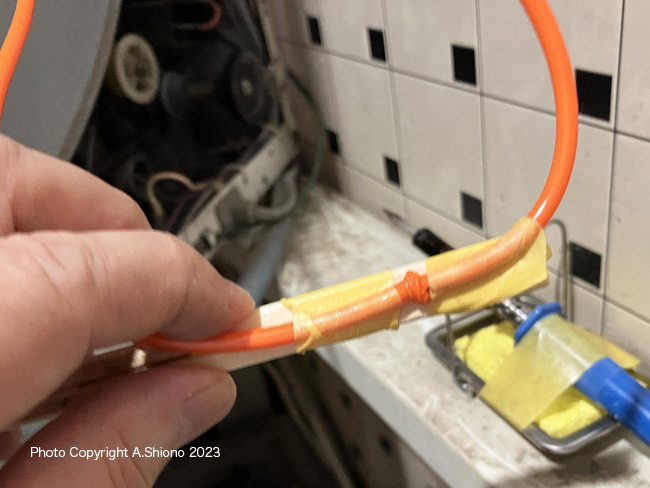

ハンダゴテ等で融解させて割り箸などに固定して冷却する

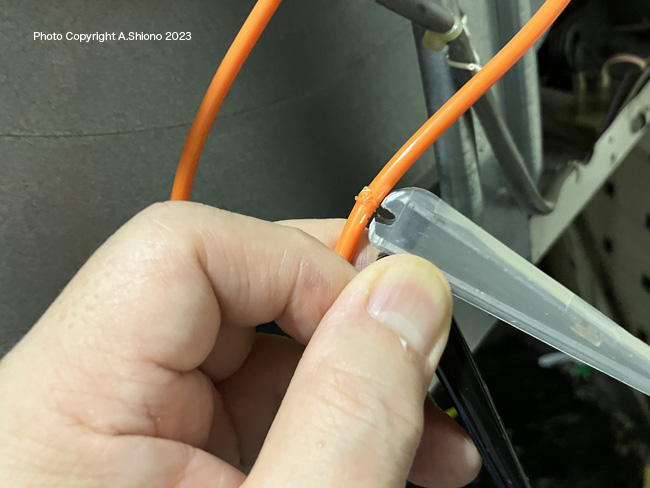

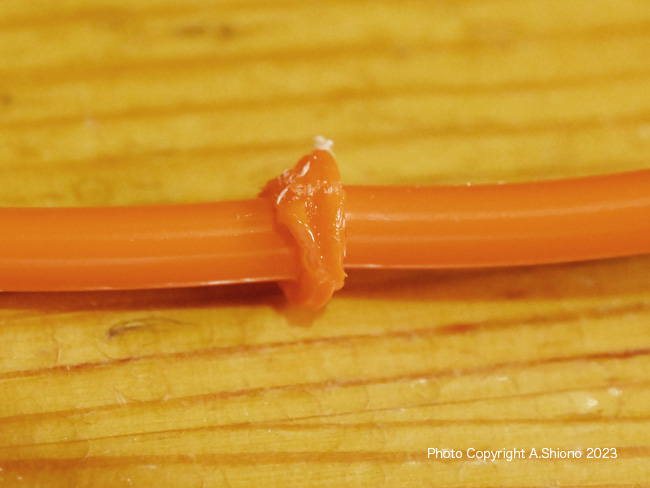

押し当ててできたバリを爪切りなどで除去します。

　　衣類乾燥機に通して融着します　　 トップへ

プーリーに直ぐ架かる様に通した状態で融着しました。

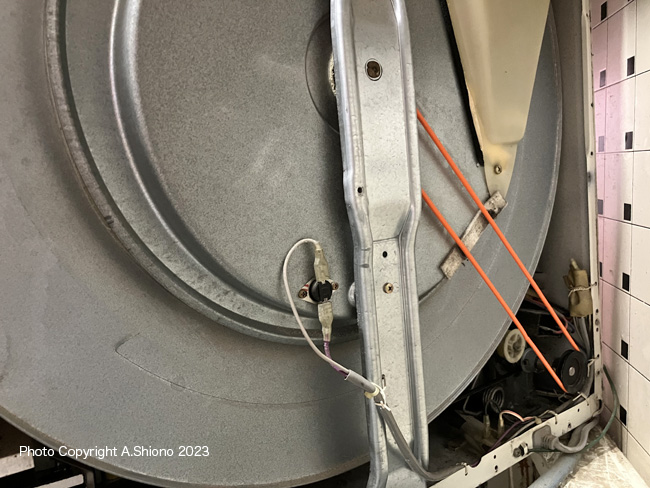

プーリーの経路に通してベルトを溶着して輪にしてからプーリーに掛けます。

　　２回目のプーリーベルト交換　　 トップへ

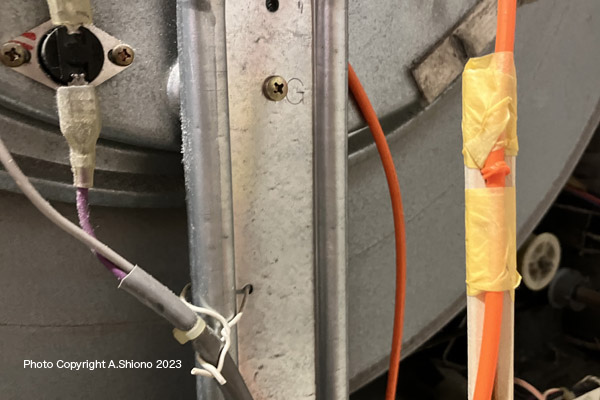

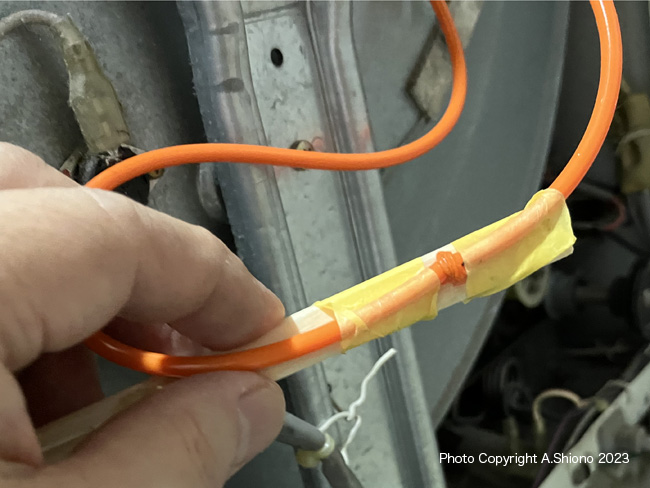

プーリーに掛けた状態で溶着しバリを除去します

　前回のプーリーベルトの溶着が終わって、溶着を安定するために２〜３時間程度休ませて、湿った洗濯物入れて早速乾燥機を回しました。なかなかいい感じで動いてていると思い、20分間運転運転して様子を見に行く事にしました。
　乾燥機のある部屋に入るとずいぶん静かになっていました。！？？！〜燃焼確認窓を覗いてみると、残念ですが火が消えて運転が停止していました。状態を確認するために点火すると、排気がされていなようで、過熱防止機構が働き運転が停止しました。
　早速裏蓋を取り外して見ると思った通りにベルトの溶着箇所が切れていました。問題の洗い終わった湿った洗濯物は一部を除き殆ど乾いていました。これはきちんと溶着さえ出来ていれば期待が持てます。

　　交換したプーリーベルトの動作画像　　トップへ

　古い切れたベルトは、恐らく伸びていたのかもしれません。思い起こせば、燃焼停止した時、排気が間に合わなくなっていて、側面のバーナー上部が高温になっていました。対策として小型扇風機で冷却して使っていました。
　オリジナルベルトと伸縮状態を確認して見ると同じ程度でした。上の動画では運転時のベルトの振り幅が大きいので気になりましたが、伸びた古いオリジナル長さを合わせていたせいでした。
　運転の機会が今の所無く、しばらく晴天が続く様なのでベルトを休ませることができます。雨の時に乾燥させなければならない洗濯物が出たときにでも実働のチェックしたいと思っています。恐らくその時までベルトの溶着状態がさらに安定してくれると思っています。もしプーリーベルトがこの振幅で外れた場合には、寸法を少し詰めて溶着する事になるかもしれません。 　　　長さ詰めをしたプーリーベルトの動作動画　　　

　　再び停止した原因は別の箇所だった！　　トップへ

見つけたぞ〜

　前回はプーリベルトを修理したので、試しを兼ねて衣類乾燥機を動かしてみました。
　この時は最後まで動いたので、今回も大丈夫だろうと運転開始して数分に運転状態を確認してみると燃焼が止まっていました。
　原因は２つ考えられ、一つはプーリーベルトの切れ、もう一つは内部で何かが起こった原因で排出が止まったことです。

筐体の底側から固定されているモーター台座

　もう何回も分解しているので、これには慣れて安全に分解・組立てができる様になりました。いつもの手順でネジで固定してある専用スタンドから、本体をずらして裏蓋を開けてみました。
　前回交換後に動画を撮った時にバタ付いていたのを思い出し、またベルトが切れてしまったのか？とつなぎ目を探すと問題なく繋がっていました。今回は溶着の安定時間をかなり長く採っていたのでシッカリ接続していました。
　今回はプーリーベルトが切れて、結果的に異常加熱で停止したのではなかった様です。結果的に動力が排出ファンに伝わらず排出できなかったのが原因でした。これではガスバーナーで作られた高温の空気を排出出来ずにセンサーが反応しガスが遮断しました。

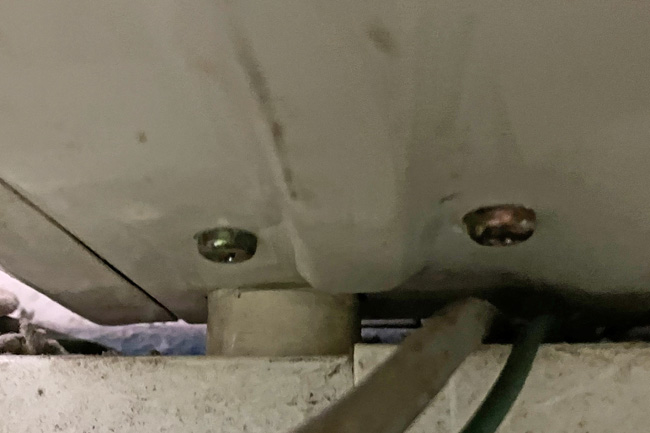

モーターの固定ネジは底から増し締めが可能!

　今回のケースはなんだろうと原因を探すと、ベルトがモーター側のプーリーから外れていました。 ・・・ベルトが伸びた？と思ってモーター側のプーリに掛けてみるとモーターがガタガタ動くではありませんか！原因は本体底面に固定されている２本無ければならないのネジの片側が緩んで欠落し、て床に落ちているのを発見しました。なんと残った１本のビスででモーターを固定していたのが原因でした。
　38年も使用していると、衣類乾燥時の振動で緩むことは十分考えられます。逆にもっと前にこの症状がでていても不思議ではありませんでした。幸いにこのネジの締め付けは底面からカンタンにできるので、対策がカンタンです。

　　再びベルトが外れた原因は、やはり「タルミ」だった!　　トップへ

後ろカバーの内側に貼られていた
ベルトの装着方法と回路図

　上記に掲載した動画にあります様に、融着したベルトをプーリーに掛け運転した時にバタバタと暴れているのが気になっていました。純正品の供給が終わっており必要寸法の情報がなかったので、短いよりは少し長めの方が後程調整出来ると少し長めにしたのが原因でした。
　天候が悪かったので久々に衣類乾燥機の出番がやって来ました。それが運転当初は、口火に点火してバーナーに着火しましたがしばらくすると止まってしまいっていました。着火を確認するとまだ機内が暑いせいもあって口火にも点火しません。ではと、点検口からチャッカマンで点けてみるとバーナーにも点火します。但し、炎が吸い込まれず、外側に巻いてくる状態でした。この症状は排気ファンが回っていない証拠です。
　この原因は、プリーベルトが外れていると確信しました。面倒ですが台座に固定してある４本のネジを外し、背面の板を外し内部を確認することにしました。
　今回は、やはりベルトの長さが手探りで調整したのが、少し長かった様です。プーリーの溝は深い方で、原因は恐らくベルトの緩みとバタ付きがプーリーの溝の高さを乗り越えて外れてしまったと考えられます。結局下の画像にあります様に約３cm程度カットして、融着することにしました。
　次の日まで融着を安定させるために休ませておきます。

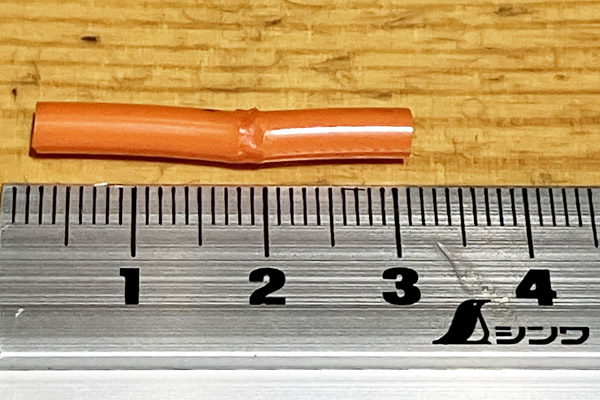

プーリベルトは運転するとバタバタするので、カットしました。

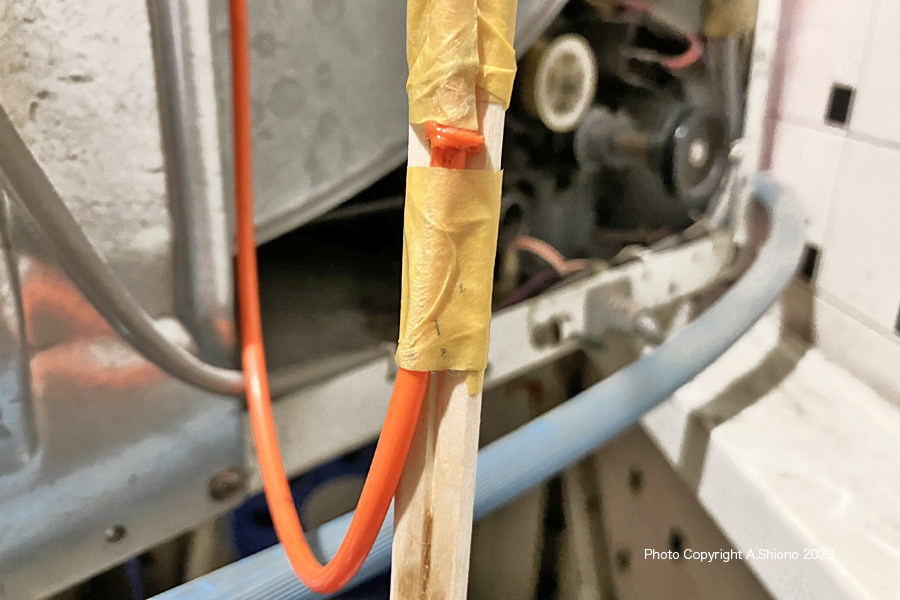

ハンダゴテでベルトの両端を溶かしてから添え木をして融着します。

　　長さ調整したプーリーベルトの動作画像　　トップへ

　前日にバタついてプーリーから外れファンが動かなかった為、バーナーの熱気が排出できなくて庫内が高温になり安全装置が働き止まってしまいました。バタついていたプーリーベルトの長さを、今度は外れない様に3cmほど詰めてし溶かしてして輪になる様に融着しておきました。

トラブル解消！

　融着面の強度が安定する様に半日程度休ませておきます。融着箇所が回転時にプーリーに引っ掛かかって外れない様に、バリを爪切りで出来るだけ滑らかになるようにカットします。
　このベルトの素材はポリウレタンなので、ゴムの様には伸びませんので少し力を入れてベルトを伸ばしてファン側とモーター側のプーリーに伸ばして掛けて試運転をします。
　長さ詰めをしたベルトで運転したものを撮影したのが上の動画で、プーリーベルトの動きは安定しています。念のために動作確認として洗濯物を入れずに5分程度空運転してみました。異常加熱防止装置も働かず、筐体の加熱も無く異常はありまませんでした。
　背面の大きなカバーをねじ止めして、衣類乾燥機専用台に固定して終了です。この調子で行けば完全乾燥出来そうです。

　　乾燥後冷却忘れで、まさかのプリーベルトの切れ 　　トップへ

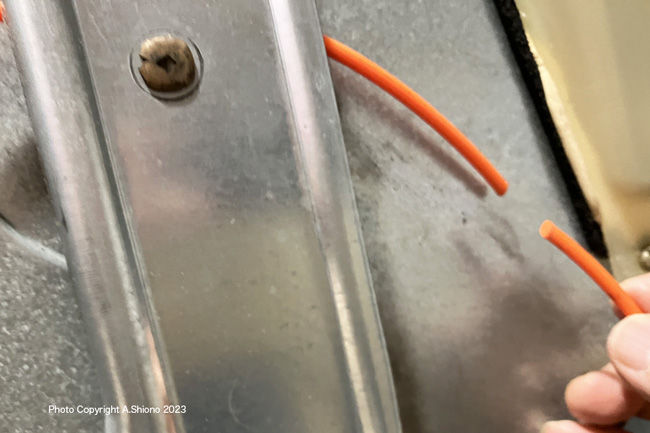

　雨のために衣類を完全に乾かして、再び衣類乾燥機の出番がやって来ました。濡れた衣類をドラム部分に入れて点火しました。しかし、10分後に確認に行くとガスが消えていました。まさかと思い再び点火します。しかしすぐに火が消えてしまいます。・・・・投入口の扉のガラスが湿気で曇っています。これはベルトが切れて排気されていない証拠です。分解をして確認してみると案の定ベルトが切れていました。切断箇所を確認すると他には見つからなかったので溶着した箇所の様でした。ポリウレタンベルトを融着時に温度が低かった可能性も考えられます。今回融着する時に素材が液状になって透明感が出ると、初めて完全に溶けているのが分かりました。

冷却必須!!

　プーリベルトは運転するとバタバタするので、カットしました。
　原因を考えると、乾燥の正常の工程は衣類投入、口火点火→バーナー点火→衣類乾燥終了→洗経年劣化で濯物取り出し→冷却運転→終了となります。しかしこの重要な工程をタイマー担っていて、ここが壊れているので自動的に冷却工程が行われません。
　洗濯乾燥後に乾いた衣類を取り出した後に、この工程を行わず電源を落としていました。この結果、バーナーで高温になっている庫内が高温なままです。プーリーベルトは純正品だと輪になっていますが、こちらは断面を熱で融着しているので、　下がっていない庫内の影響で融着部分が溶けた可能性があります。これから乾燥機内の冷却は必須工程となりました。

常時引っ張られてます

　元々は、乾燥工程の後に乾燥機内を冷却するために、消火後7分程度空運転する様になっていますが。この工程がタイマーが壊れたことによって、自動的に行われなくなったせいでついつい忘れて乾燥後冷却を忘れていたのが原因でプーリーに引っ張って掛けられている融着したベルトの接合面が温度で緩んで切れた可能性があると思われます。（運転中は排気されていて最後まで乾燥を終えているのが証拠です）

　徐々に不具合箇所が出てきた38年越えのガス衣類乾燥機ですが、致命的に壊れたのはタイマー専用のモータでした。ガスファンヒーターもそうでしたが、ガス機器関係はかなり頑丈でまだまだ行けそうな感じです。しかし、内部に電子基板があるのでこちらの部品が壊れると廃棄になる可能性があります。
　時が経過して行くと今度は、徐々に排気関係に関わる箇所に異常が出てきました。この様に古い衣類乾燥機ですと、メーカーの部品の保有期間がとっくに過ぎていて、入手が不可能になってしまいます。背面カバーの内側には「丸ベルトの交換」のメモ（上画像参照）が貼られていましたが、その為重要部品である排気用プーリーベルトを自作しました。これでなんとかもう少し働いてくれそうです。
　買い換えれば早いのですが、最近の衣類乾燥機は大型化されています。この乾燥機を購入した当時は二槽式洗濯機でこの奥行きの短い乾燥機でないと狭いエリアに収まらなかったのが修理の理由でもありました。直す方は自己責任で行ってください。
