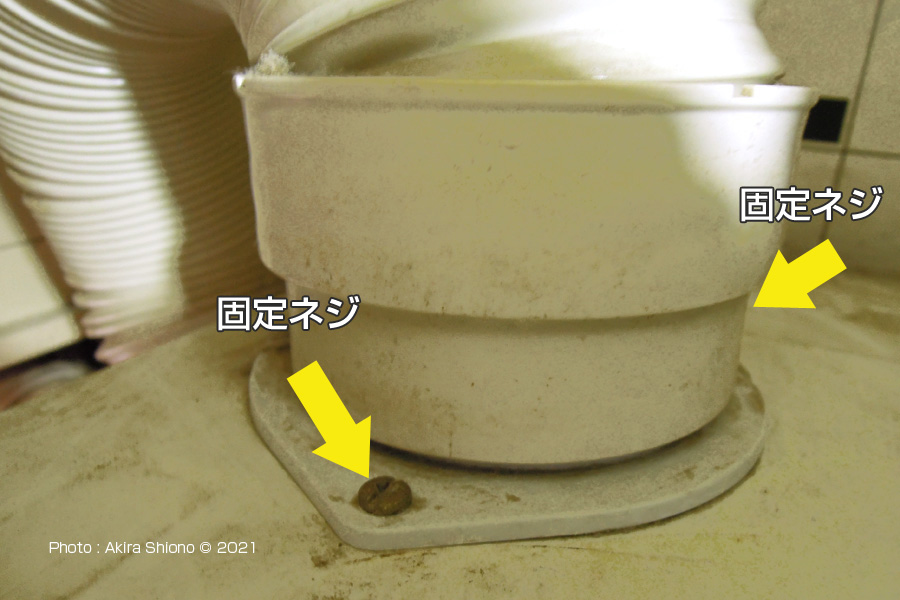

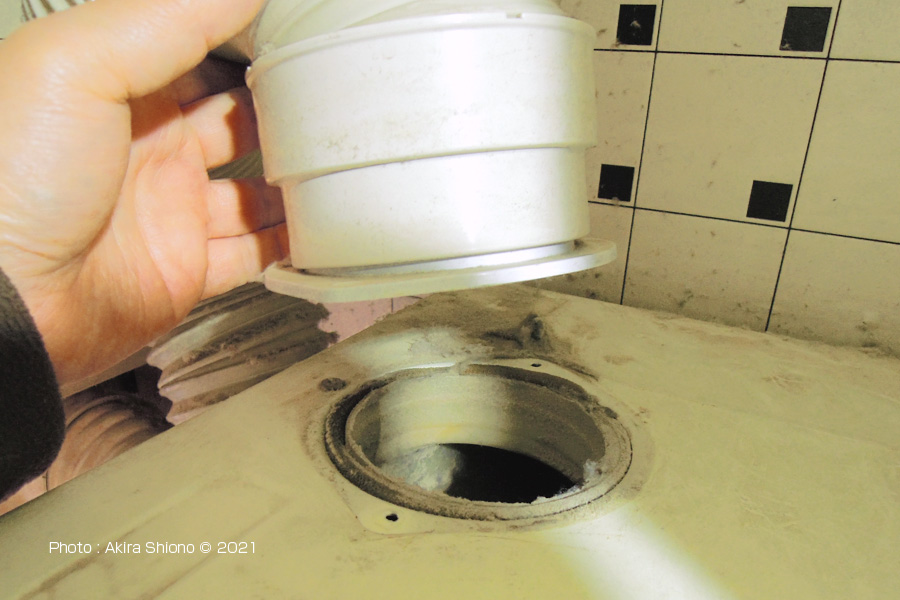

雨の日の洗濯は、乾燥機があると非常に便利です。この衣類乾燥機は、1985年5月に購入した「ガス衣類乾燥機:乾太くん」です。現在が2021年3月ですからすでに36年の月日が流れています。こんなに長く使えているのも、乾燥機を使う日は、雨の日など湿気が多くて洗濯物が乾かない日のみだからだと思います。 衣類乾燥開始時に出る異音 トップへ 運転開始時に発生す異音は「ゴロゴロ・ゴロゴロ」というもので、モーターがドラムを回転させる「シュー」と室外に排気する音と全く違い、音量も大きく発生します。しかし、衣類乾燥するために口火に点火してメインバーナーに点火するとドラムが回り始めます。しばらくすると、熱が本体内に回ったのか、このゴロゴロ鳴っていた音が治ってきます。 分解するための下準備 トップへ 一般の衣類乾燥機は、洗濯物の湿気を排出する為にダクトが装備されています。 機能的に室外と繋がっているのはこのパイプダクトのみです。この機種では上部に2本のネジで取り付けられていました。プラスドライバーで外したネジは、無くさない様に元の取り付け穴に仮締めしておきます。
衣類乾燥機は、内部のドラムを回転させて動きます。その為振動が起こり落下の可能性がある為に専用スタンドに4本の太いネジで固定されています。 本体の向きを変え背面のカバーを外す トップへ
本体をスタンドに固定してあった4本のボルトを外し、無くさないに容器に入れておきます。本体には、電気コードとガズホースが繋がっていますので、コンセントからプラグを抜いておきます。またガスは元栓を締めて万が一ホースが外れても大丈夫にしておきます。 左の画像の青い矢印はドラムの軸を留めてある支柱用で上下各2本使われています。そのうち片側は取り外せる様になっています。取り外した鉄板ネジは無くさない様にトレーに入れておきます。 衣類乾燥機MA-030Rの内部 トップへ 衣類乾燥機MA-030Rの駆動部と注油 トップへ
ガス衣類乾燥機の主要部は、燃焼部、ドラムの駆動部、ドラム、排気経路、
前面には、点火スイッチ・タイマーなどのコントロール部となっています。 駆動部注油後の報告 トップへ

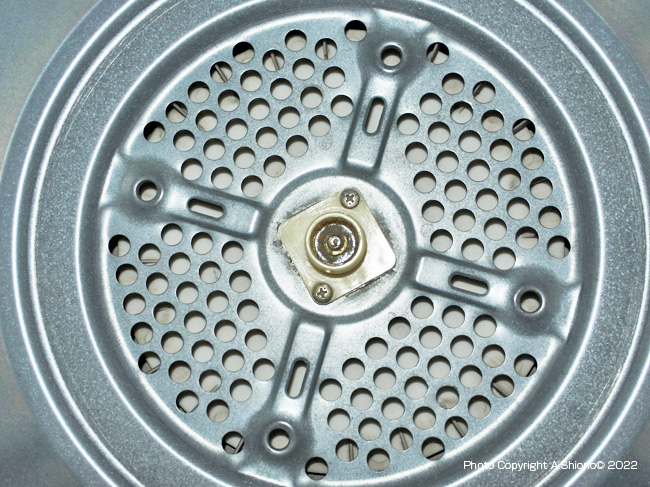

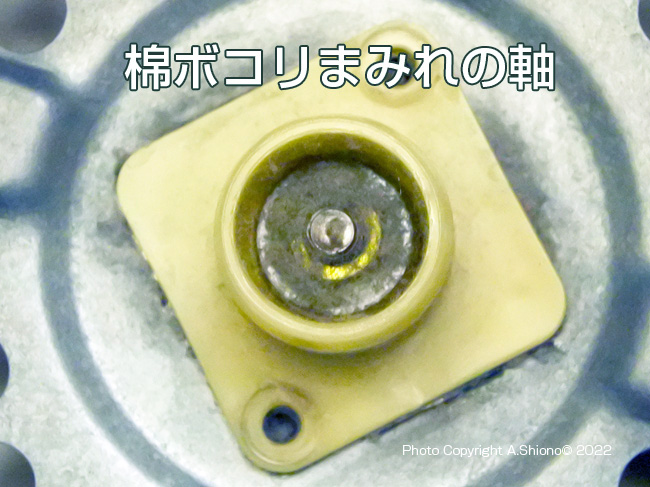

洗濯日に晴天が続いたため、このガス乾燥機の出番がありませんでした。しかし、梅雨の時期に近くなると不安定な天気が多くなりました。 棉ボコリの下にドラム軸を発見!!/注油作業はできるか? 2020.3.17 トップへ
数回始動時の騒音が収まっていましたが、やはり根本的に摺動箇所にグリスアップしていない為に始動時の騒音が出始めました。根本的に修理する為にはどうしたら良いかと考えていると、明るい兆しが見えてきました。

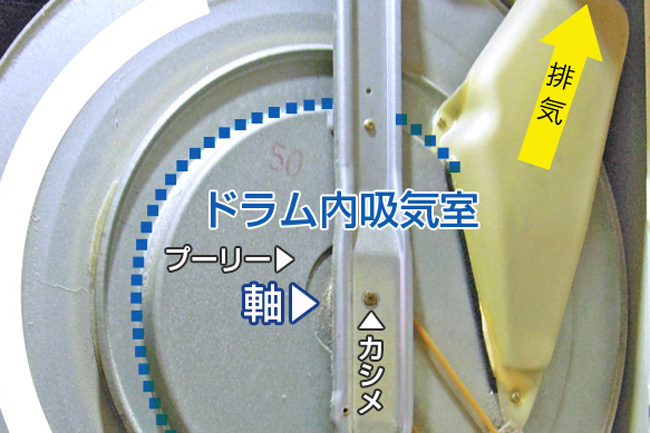

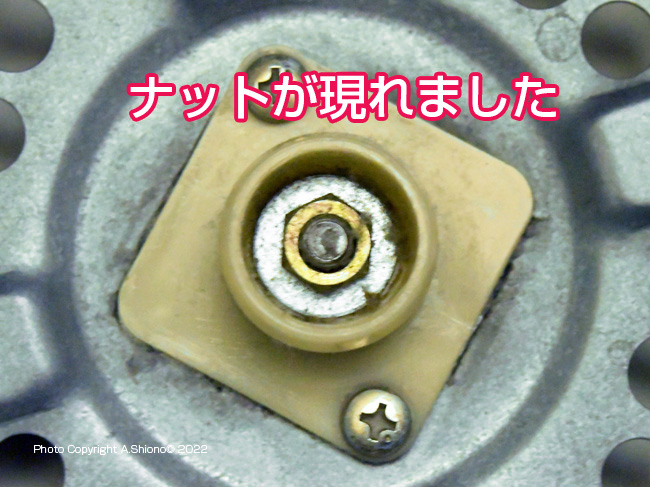

この軸は前回分解作業時に反対側にあった、背面のドラムを固定しているカシメ(参照:内部構造画像)の正体でした。大きなドラムの軸と排出ファン用の軸を兼ねていますが、多少心許なく思われます。 ガス衣類乾燥機異音発生対策後の動画 トップへ 撮影:NIKON Zfc Z14-30mmS 1920x1080 60fps ISO180 1/1000 f8 -1段 640x360にリサイズ 30p 先述の様にすでに30年を超えたガス衣類乾燥機なので、作動音は大きめだと思います。しかし注油する前は思わず停止しないと壊れる様なとても「大きなゴロゴロ音」がしていました。扉を閉めるときにならない音量に落ち着いたので、一応耐熱グリスが軸や摺動部に回った様に思えます。 移 動: 衣類乾燥の異音 分解するための下準備 本体の向きを変え背面のカバーを外す 衣類乾燥機の内部 駆動部と注油 駆動部注油後の報告 棉ボコリの下にドラム軸を発見!! 機異音発生対策後の動画 リンク: ガス衣類乾燥機の異音対策 ガス衣類乾燥機停止の原因と対策 途中で止まる衣類乾燥機のメンテナンス 警告灯がすぐに点くファンヒーターのフィルターの掃除 シロッコファンの掃除 ★最終手段:分解内部清掃 リビング使用のファンヒーターの内部清掃 |
