　"途中で止まる衣類乾燥機のメンテナンス"

移　動：古い乾燥機異常停止隠れた吸気口壊れたタイマー隠れた吸気口始動時に騒音が発生!

リンク：ガス衣類乾燥機の異音対策ガス衣類乾燥機停止の原因と対策途中で止まる衣類乾燥機のメンテナンス警告灯がすぐに点くファンヒーターのフィルターの掃除シロッコファンの掃除 ★最終手段：分解内部清掃リビング使用のファンヒーターの内部清掃

人気ページコンテンツへ移動

　衣類乾燥機MA-030R メンテナンス　トップへ

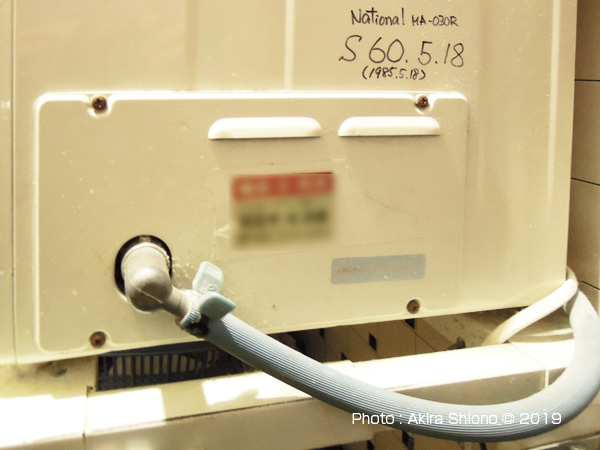

1985年の東京ガス販売で松下電器製の乾太くん

　雨の日の洗濯は、乾燥機があると非常に便利です。この衣類乾燥機は、1985年5月に購入した「ガス衣類乾燥機：乾太くん」です。現在が2019年11月ですからすでに34年の月日が流れています。こんなに長く使えているのも、雨の日など湿気が多くて洗濯物が乾かない日のみの使用だからだと思います。
　34年前の当時は２槽式洗濯機を使っていましたので、奥行きが狭く非常にコンパクトにできていました。この衣類乾燥機の型番は「MA-030R」で以前調子が悪くなった時に問い合わせしてみると、型番先頭の文字の「MA」は当時の松下電器産業の頭文字で今のパナソニックの前身の会社でした。当然部品保有期間が過ぎていますのでもう修理はできません。

　最初に壊れたのはタイマー　トップへ

ガス衣類乾燥機：乾太くんMA_030Rの操作部

　使用頻度が主に雨の日だけに活躍するガス衣類乾燥機ですが、省エネタイプの全自動洗濯機を購入する時に衣類乾燥機能がついているものを選びました。しかし、乾燥時間が異様にかかるので、乾燥機が壊れた時に使うことにしてこの機能利用はしていません。
　さて、とても便利な衣類乾燥機ですが、寄る年波には勝てず不具合箇所が出てきました。　この衣類乾燥機の使い方は、「器具せん」を押し回し、点火します。着火後燃焼確認ランプが点灯したのを確かめてから、この「器具せん」を開くとバーナーが燃焼します。左のタイマーを回し、指定した時間が過ぎると燃焼を停止して送風モードに入ります。タイマーが送風一迄くると完全停止してくれます。
しかし、心臓部の燃焼系は動作するものの、タイマーが戻らなくなり壊れました。乾燥後に自動停止ができませんので、キッチンタイマーなどで代用できます。面倒ですがアラームがなったら手動で止めに行かなければなりません。

　使用途中で異常のお知らせブザーが鳴る症状　　　トップへ

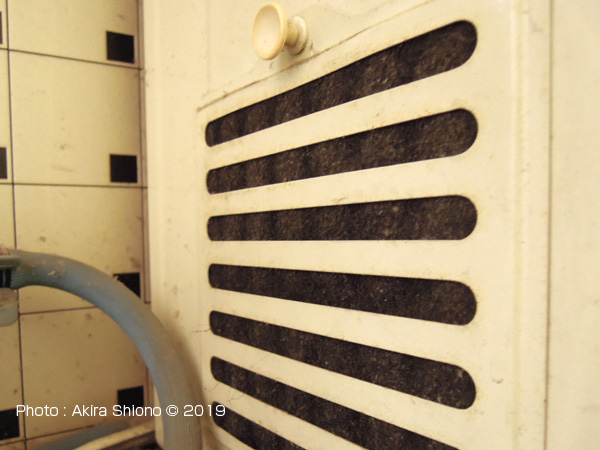

空気の取り入れ口の燃焼室カバーと左側面の吸気フィルター。

本体前面に貼ってあるシールには
本体下部のフィルターは未明記。

　暫くしてから次に出た症状は、衣類の乾燥作業途中で異常温度上昇を知らせてくれる「ブザー」が鳴る様になりました。本体右下部分にあるガスバーナーの外側付近が、やっと手で触れる位に温度が上がっていました。
　この現象は、殆ど吸気部分に問題がありますので、右側面の燃焼室部の吸入スリットと右側の吸気フィルターが誇りで詰まっていないかを確認しました。この箇所が詰まって今場合は埃を取り除きます。本体に貼り付けてある説明書（上画像）には、感想室内の円形フィルターと左側にあるフィルターの清掃が明記してあります。周りをみるとやはりこの２箇所しか見当たりません。一般には、衣類乾燥時に入れる洗濯物の量が指定の量を越えるとブザーの音が鳴ります。
　これは正常の場合ですがこれ以外の場合は、本体が異常加熱している場合です。本体右側面はバーナーがあり、この時のこの面が加熱しています。こんな時は濡れた洗濯物の入れる量を減らして、小型の扇風機で冷却をすると入れた衣類を乾燥できる様になります。
　しかし洗濯物の量を減らしても、ブザーが鳴り火が消える場合があります。先述のバーナー側の右壁面が加熱しています。この原因はいったいどこでしょうか？

　まさかの所に吸い込み口が・・・　　　トップへ

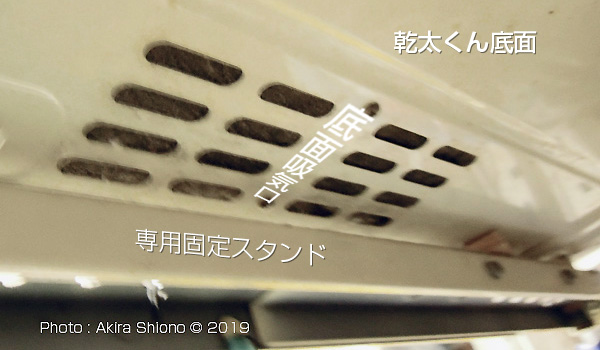

こんな所に吸気口があったとは！掃除を半分くらい終えた状態でまだ左側にゴミが残っています。

ハンディー掃除機と使い古しの歯ブラシが必要です。

　今回も乾燥機使用時に、ブザーが鳴っているのに気がつきました。またか…と思って加熱している燃焼部側に小型扇風機で風を送り冷却しました。こんな事を始終対応しているのは面倒なので「また分解掃除になるのかなぁ、大きいし大変そうだなぁ」と思いながら、ふと専用ラックの固定箇所を探してました。衣類乾燥機を下から取り外す手順を考えながら覗いて見ました。「えっ！・・・」今までは、本体添付の対策の説明書に書いてあった、燃焼部のスリットと左側面の吸気口と内部ドラム奥の３箇所のみと思い込んでいました。なんと固定している専用ラックと本体下部の1.5cmくらいの隙間にも吸気口があるのを見つけました。
　衣類乾燥途中で異常加熱ブザーが鳴るのは、燃焼バーナー近くにあった底部吸い込み口に綿埃が詰まっていたのが原因でした。吸い込み口を覆い隠していた、34年分の綿埃はかなりフェルト状になっていました。これでは南昌用の空気を吸い込むのは難しかったを想像できます。
　この底面フィルターそ清掃するのには、専用固定台との隙間に入る細い吸い込み口が付いている掃除機が必要です。この隙間ノズルと狭い箇所の埃を掻き出す使い古しの歯ブラシが必要です。（隙間ノズルが入らない場合は、厚紙を丸めてテープで貼り付け自作でも可能）
　この箇所のフィルターを塞いでいた綿ぼこりを除去後、以前の様な頻繁な燃焼停止は無くなりました。（入れすぎて鳴る場合は減らしてください）

　故障したタイマーの状態を修理できるか見てみる　　　トップへ

ｷｯﾁﾝﾀｲﾏ-で代用

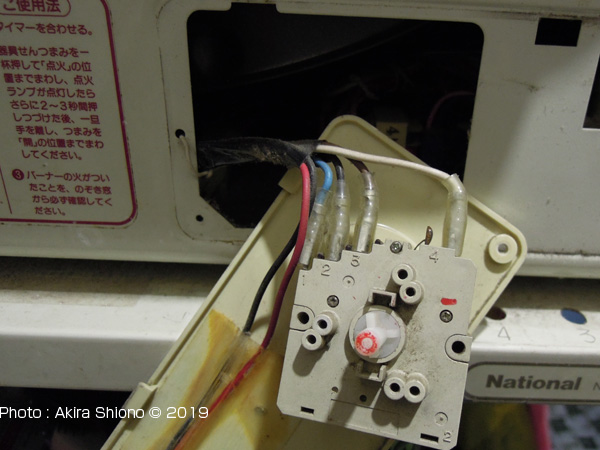

　下の写真を見ると、各モードを制御するためのコードがタイマーに繋がれています。
　一応内部の状態を確認するために操作パネルから外して、内部を見ることにしました。これらの以前壊れた時（画像は2013年）に撮ったものですが、最近画像追加しています。内部画像を見ていただきますと、内部にカムがありたくさんの歯車が入っています。確かモーターによって歯車が回りカムが上部の電極を接触させ制御していました。タイマーを回すモーターに致命的な故障があったと考えられます。
　このモーターが手に入ればと、ネットで探しました。しかし、本体が相当古い物（2020年時点で35年経過）なのと専用品の可能性があり、全く見つかりませんでした。

全面パネルを外した状態で、右はガスコックと窓の内の電子回路。

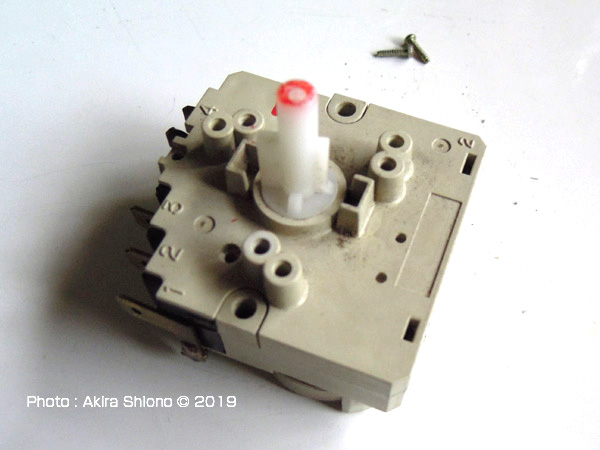

故障したタイマーのアクセスは前面からできます。右はタイマーユニット

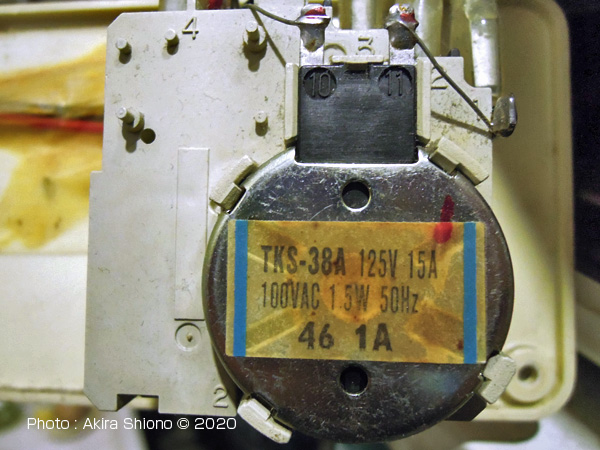

取り外したタイマー裏側の薄型円形のモーター。右はタイマーの内部の構造

　タイマーは外部キッチンタイマーで

　乾燥機の燃焼停止は手作業になります。少し面倒ですがこの部分はキッチンターマーなどで代用ができますので、本体は頑丈でなので、まだしばらく雨天で洗濯物感想に困った時に働いていただくことにします。

　　　始動時に騒音が発生!! 　　　　　トップへ

　どうにか役立ってくれている、35年選手の幹太くん。もうそこいら中に不具合が出ています。ここでまとめますと、タイマーの故障、エラーでの停止で底部の吸入不足でブザーがなるし、まともな状態での衣類乾燥は出来なくなりました。この件は上記の様に隠れた場所にあったフィルターの詰まりの解消で、ブザーの警告音は殆どなくなりました。但し指定容量以上に乾燥させようとすると、トラブルとは関係なく入れ過ぎの警告ブザーが鳴りますので衣類の量は量を守るのが必要です。
　まぁどうにか使えている乾燥機ですが、最近出てきたトラブルは、乾燥機を運転する時の乾燥ドラムの始動音が大きくなりました。この音は温度が上がるからなのか徐々に通常の音になってきます。これを修理するには大きい乾燥機の裏側の蓋を開けて点検することになりますが、なかなか壁に密着していて難しそうなので、思い切れない状態となっています。
　ここまで修理に拘るのには物を大切にする気持ちと、天候の悪い時しか出番がない製品です。２層式洗濯機当時の製品なので、奥行きのサイズの関係が背景にあります。現在このサイズに該当するものは全く見つけられていないからでもあります。
