    経年劣化でレバーが粉砕  トップへ


OLD_DimpleRR_Package OLD_BrolkenNob
  長期間による紫外線などの経年劣化を受けたリングキーでレバー部分がなくなっています。

 この鍵がついている自転車は、室外保管で長期間風雨にさらされるいました。このガキは自転車に最初から付いていたもので、おそらく20年くらい経っていると思われます。上の左画像の左下に鍵の差し込み口がありますが、真上にレバーが見えます。このレバーの日かかり部分が割れて欠損しています。このために施錠をするときに指先が痛くなります。今まで頑張ってくれたカギですが、この機会に交換することになりました。

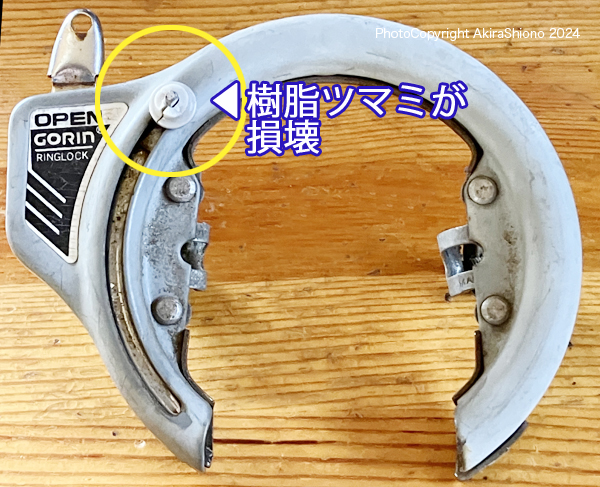

 因みに下の画像はもう1台の自転車のリング錠。

GORIN_RingLocjF GORIN_RingLocjB
  BRIGESTONEのBIAA自転車に付いていたリング嬢 こちらもレバーが欠損

    ハイセキュリティ・ディンプルキーに交換  トップへ

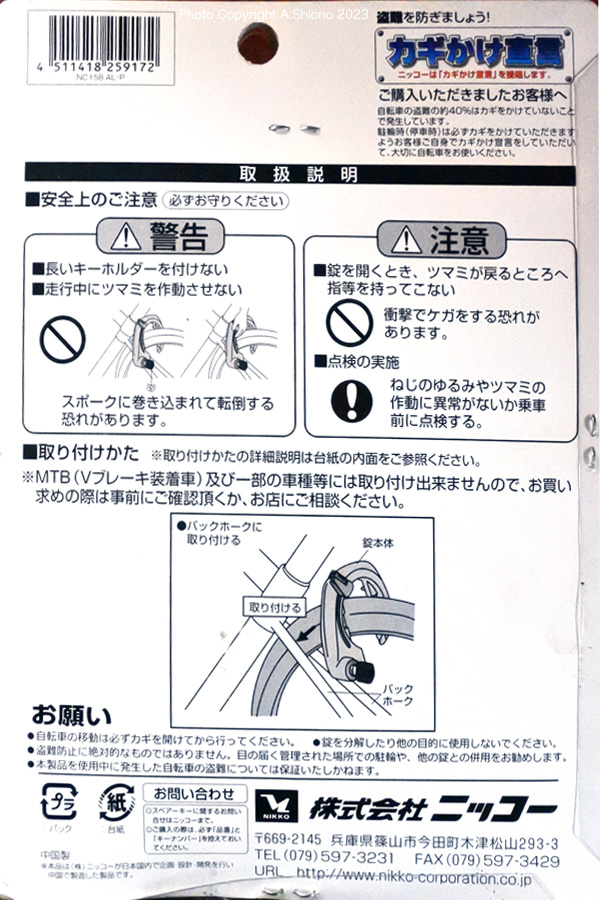

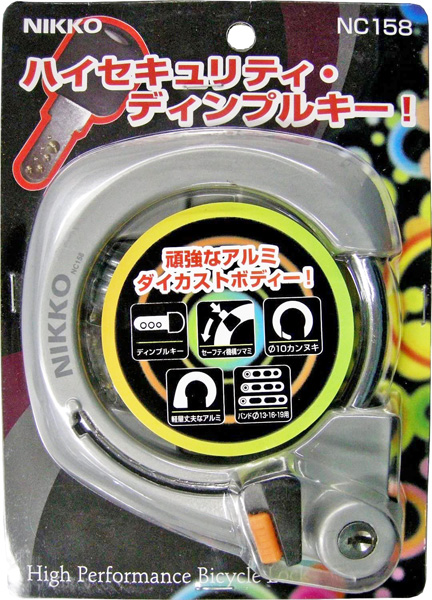

NIKKO_DimpleRR_Package HSDk_PackageBack
パッケージ表側から見える製品と裏の説明書
NIKKO_DimpleRR_

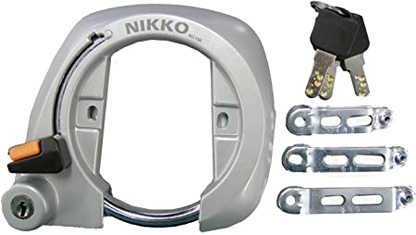

NC158のパッケージと内容物

 このハイセキュリティ・ディンプルキーNC158は昔のものと比べると、レバーが不用意に下がらないように、ロック機構(オレンジ色のボタン)が付いています。本体はアルミダイキャストで頑丈に作られていて、基本的に大きな変更はないようです。
 カギ(キー)に付いては、以前は溝がありディンプルが2箇所くらいでした。しかしこの製品は溝無しでディンプルが複数(4~7?)に増えています。
内容物は、シートステーの太さに対応できるように、3サイズの取り付け金属バンドが付属しています。バンドを締め付け固定するためのビスが2本入っています。その他先述のディンプルキーが予備を含め3個入っています。そして本体です。

Vブレーキ車取り付け可能なサークル錠

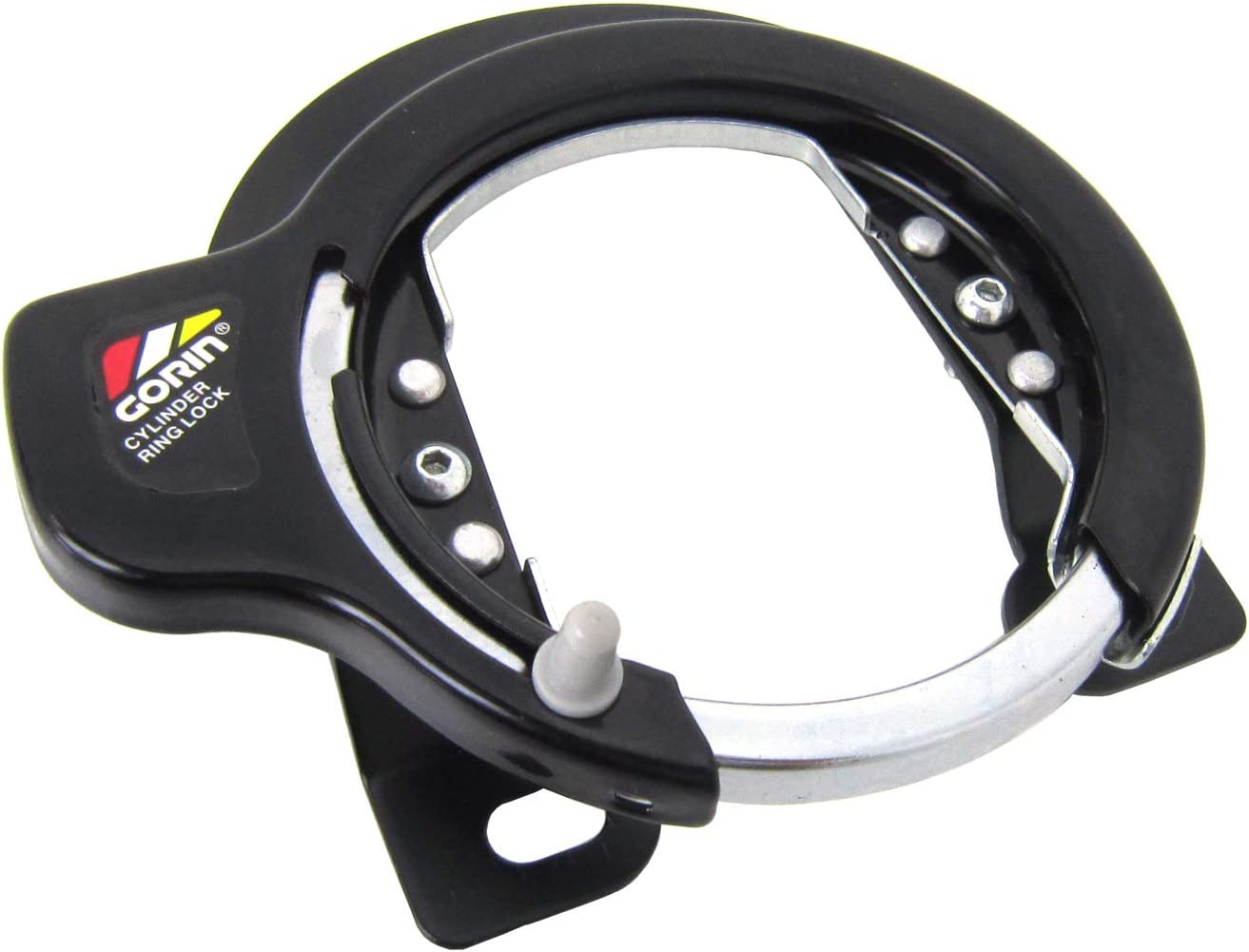

VBreakCircleLockSet

 サークル錠は、ワイヤー錠と比べて施錠・解錠がスピーディでとても便利で安心です。あいかし一般的に、ママチャリ等シートステーの丸いパイプ用に取り付ける金属製のバンドで固定します。 しかし、スポーツ自転車の一部ではフレームの形状が角形や特殊形状があり取り付け制限が出てくる場合があります。左画像のセークル錠は、Vブレーキ用のマウント式になっています。

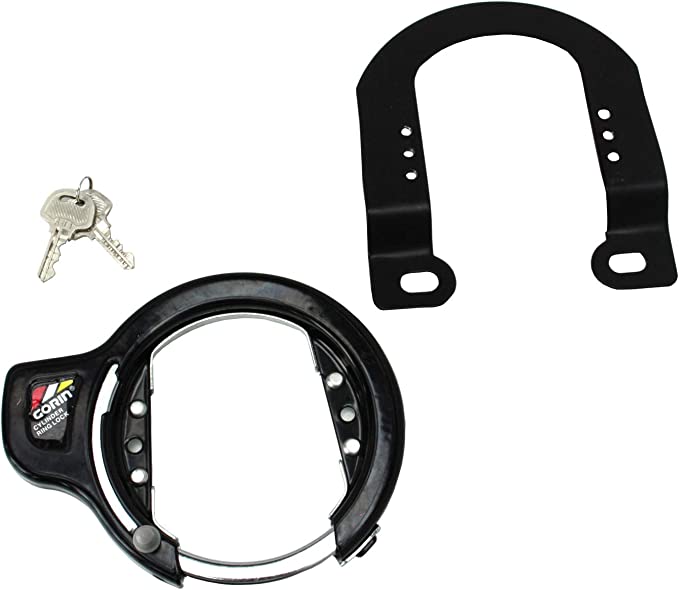

VBreakCircleLock  これでVブレーキレバー固定軸に取り付けが可能なタイプです。幅の制約があるのでマウンテンバイク用のブロックタイヤには難しいかもしれませんが、クロスバイクや16〜20インチ直径の物には使える様です。

  リングタイプのカギの交換作業  トップへ

 このKIKKOハイセキュリティ・ディンプルキーの取り付けは、#2のプラスドライバーのみで取り付けができます。一見自転車の回転錠は取り外しが難しく思われますが、この回転タイプのものは、鍵がかかっている状態では脱着できませんので、以前のプッシュ式の鍵に比べると取り外しもとてもカンタンです。

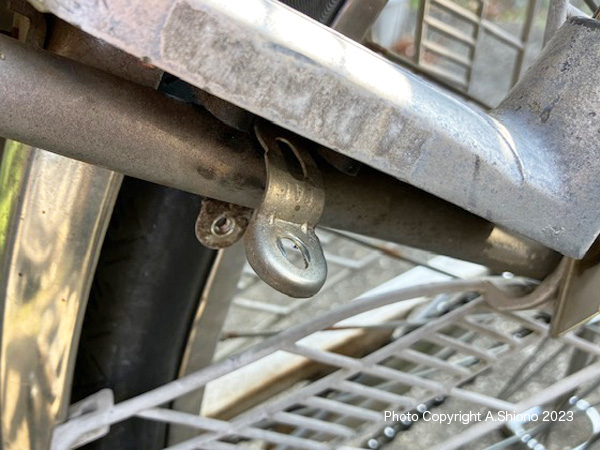

CycleRingRock_ScRemove230309 CycleRingRock_ScOff230309

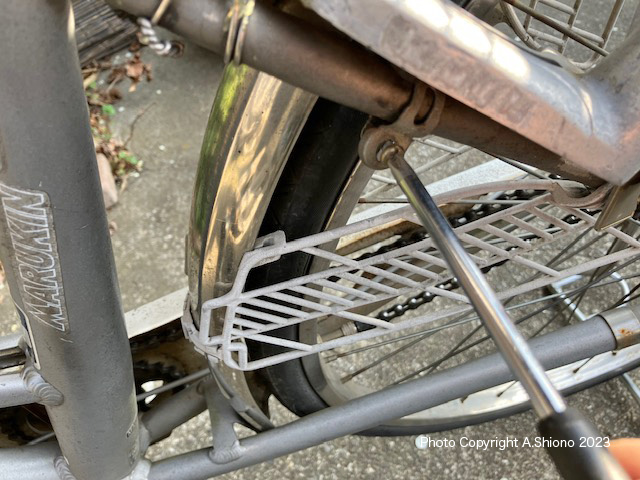

  リングロック錠の取り外しはシートステーに取り付けられている、金属バンドのネジを緩めます。

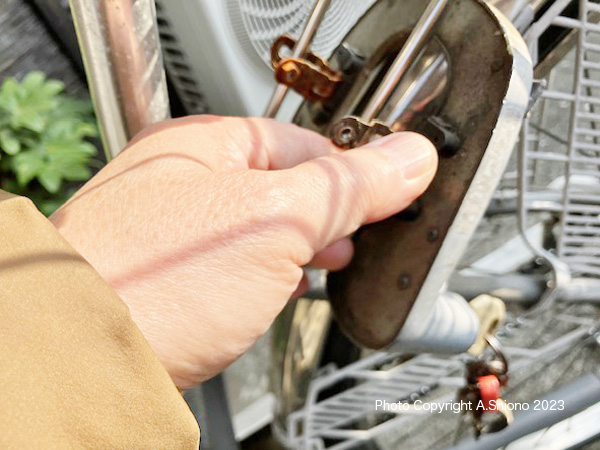

CycleRingRock_0ff230309 CycleRRock_CheckBsize230309

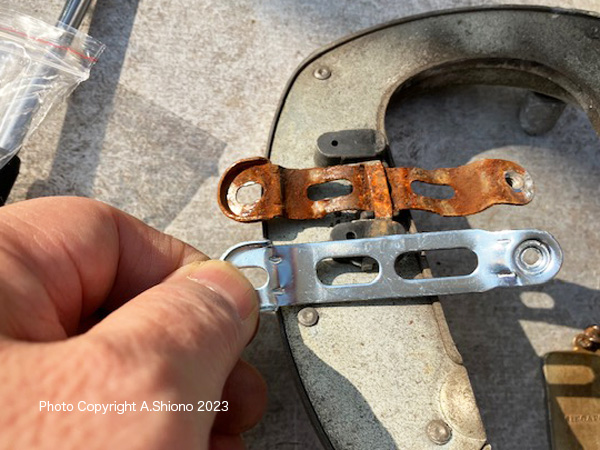

  リングロック錠の固定バンドを開いて古い鍵を取り外します。右は開いたバンド。

  新しいカギの取り付け作業  トップへ

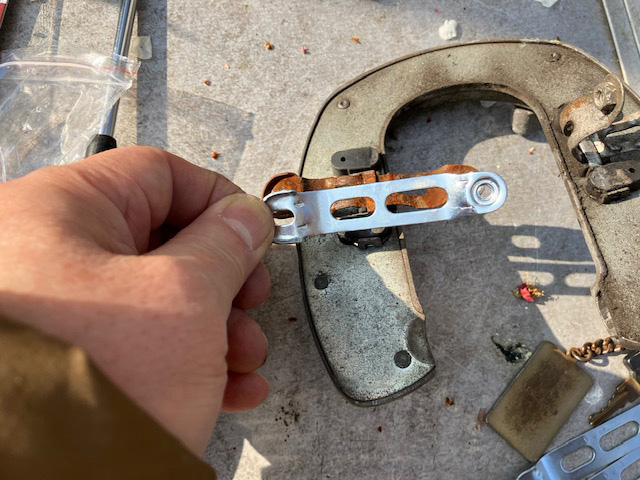

 この交換する製品には、様々は太さのシートステーに合うように3サイズの金属バンドが付いています。一々サイズを確認するために巻き付けるより、以前使っていたバンドの長さに合わせるとカンタンに選べます。

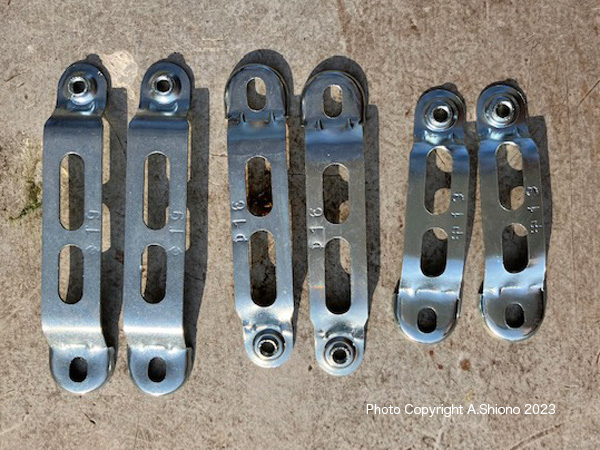

CycleRRock_3Bsize230309 CycleRRock_Bandsize230309
  この自転車のシートステーの太さは真ん中のサイズでした。

  サイズの合ったバンドを本体に通す  トップへ

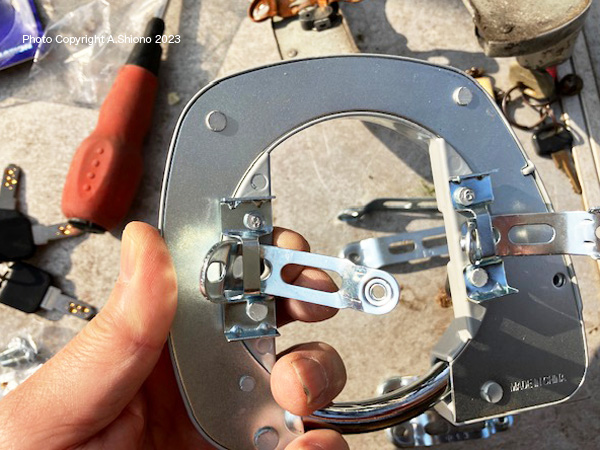

ThrowBAND_RLock230309 CycleRRock_Set230309
  金属バンドを本体に通して少し曲げておきます。鍵の位置にセットします。
CycleRRockBand_Bend230309 CycleRRock_SetL_Screw230309

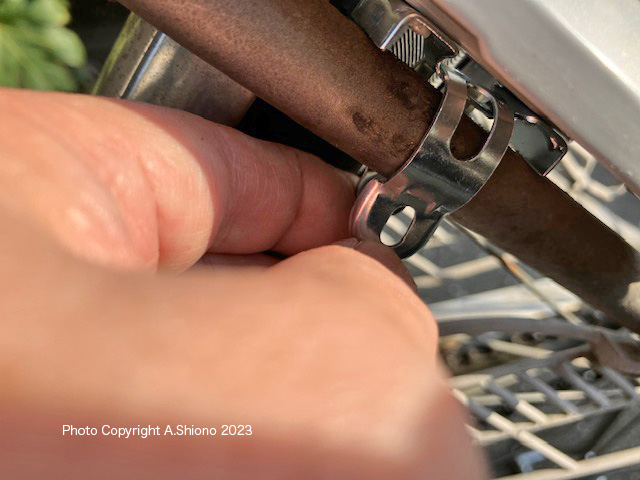

  左右の固定金属バンドをシートステーの形に合わせ曲げ付属のネジで締めます。
CycleRRock_SetR_Screw230309

 固定するバンドは移動中に落とさないように幾分曲げておきます。後ろに荷台が付いている場合、新しいリングロック錠を隙間に潜らすように差し込みます。次に表側が後ろ向くように位置を変えます。位置が大体決まったら左右の仮止めをします。
 特にキャリアがついている場合は、曲がって付けるとレバー操作がしにくくなります。鍵本体のロゴの中心と自転車のシートの位置が合うように確認してから固定します。

  カギの状態を確認する  トップへ

CycleRRock_Close230309
施錠した状態で、施錠するときには、オレンジ色のロックレバーを押しながら押し下げます。
CycleRRock_Open230309
開錠した状態で、荷台がついている場合はこの様にレバーがかなり接近しますので設置時に要注意!!
