ブレーキワイヤーを滑らかに

  ワイヤーインジェクターを使って軽いレバー操作  ▲top

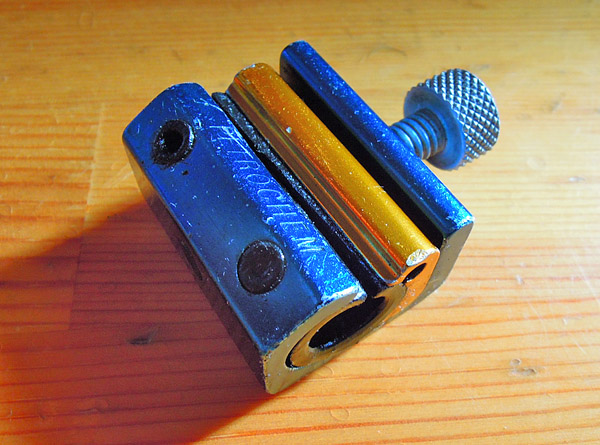

WireInjectorC

 自転車で大切な部品であるブレーキワイヤーは、アウターワイヤーの中にインナーワイヤーが通っています。長年使っている間に、アウターワイヤーとインナーワイヤーの間にゴミが入ったり、オイルの粘度が下がってベトベトになっている場合があります。これがレバーの戻りを悪くしています。これを解決するにはワイヤーを交換すれば改善されますが、ササクレしていなく、まだ使える場合はワイヤーインジェクターを利用すると滑りがとても良くなります。

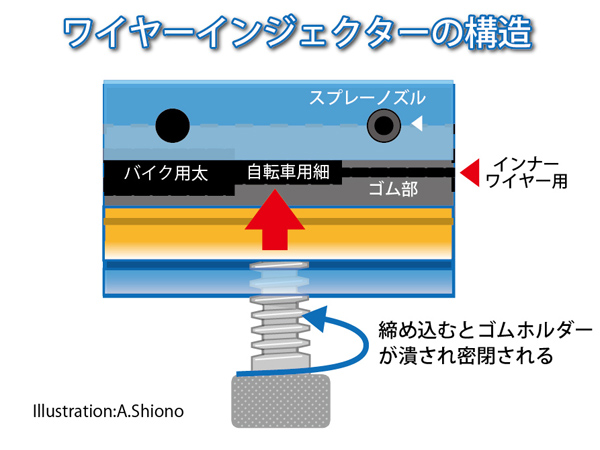

ワイヤーインジェクターの構造  ▲top

WireInjectorSide WireInjectorA  WireInjectorB

 ワイヤーインジェクターの使い方  ▲top

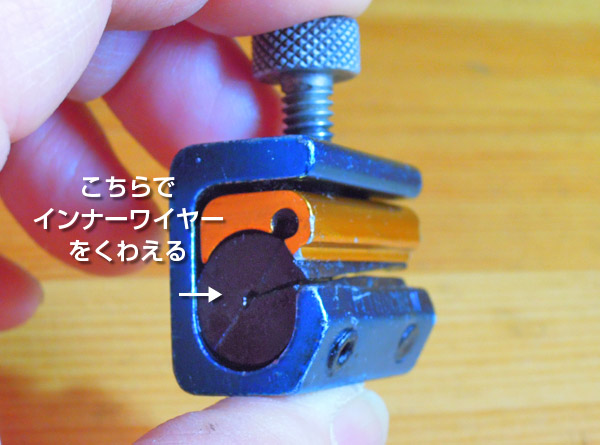

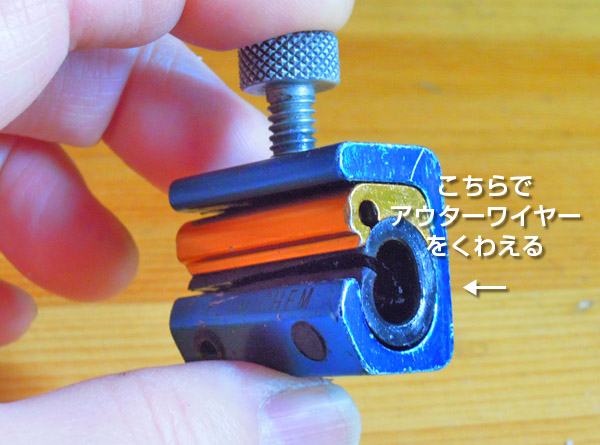

 ワイヤーインジェクターは上の写真のような工具です。金色の部分の下にゴムの部品があり、この内側が2段になっています。大きい穴の方はバイクのワイヤーにも使えるようになっています。自転車用は更に置くの細い穴になっています。3枚目の写真は左側が写っていますが、切れ込みの中心にワイヤーの細さに合う小さい穴の部分があります。

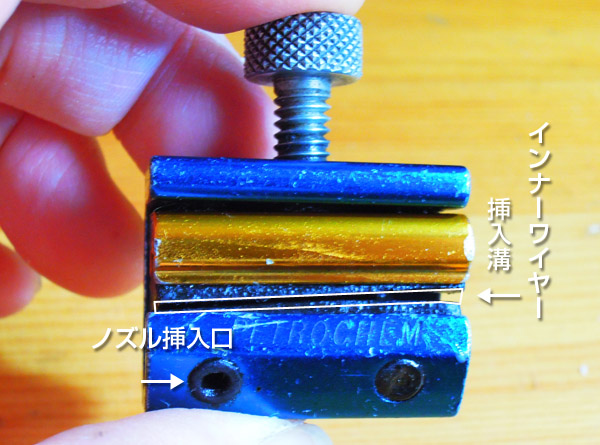

使い方は1枚目の写真の金色と青の間にあるゴムの切れ込みに、インナーワイヤーを押し込みます。次にワイヤーを引いて右の大きな穴の方からアウターワイヤーを止まるまで入れます。次に上のネジを締めて隙間が出来ないように、強く締めます。そしてノズル挿入口に延長ノズルを差し込み、噴射するとインナーとアウターの間に潤滑剤を強制的に圧入してくれます。ワイヤー同士の隙間から汚れが反対側のアウターワイヤーから出てきます。これで滑りが良くなります。実際に使ってみた写真を下に掲載してありますので、ご覧下さい。


 【Amazonで見る】

デイトナ(DAYTONA)
ワイヤーインジェクター

SHIMANO
(シマノ)
MT70T4
ブレーキシューセット
BR-M530他適応

SHIMANO
(シマノ)
MTB用SUS
ブレーキインナーケーブル
2050mm×φ1.6mm

King TTC
ワイヤーロープカッター
WC-150
断面がキレイに切れ、
作業性抜群!

 作業手順 ▲top



BreakAjustA BreakFwireRem

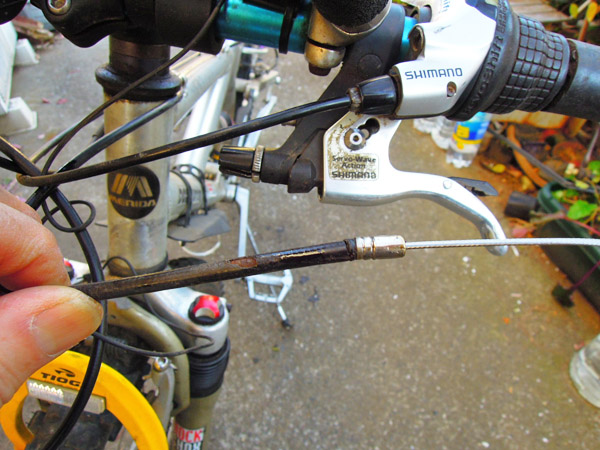

  • ブレーキレバーの調整ネジを締めて切り欠きを揃えて、ワイヤーを外します。
  • これで外れない場合は、ブレーキ本体のワイヤー止めを緩めます。
  • レバー内のストッパーを外して、ワイヤーをレバーアッセンブリーから外します。

WireInjector BreakWireOil
  • ワイヤー端の下にウェスをおいておきます。

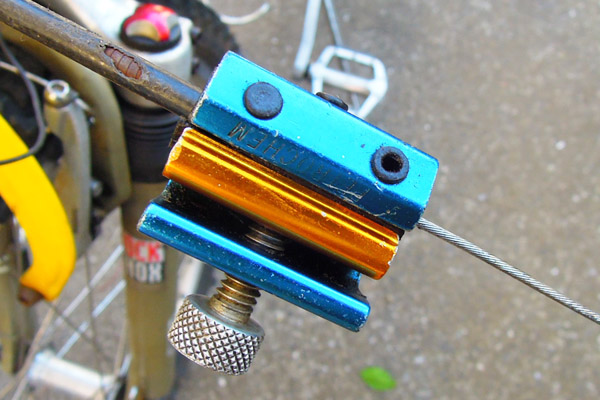

  • ワイヤーインジェクターにインナーワイヤーを溝に差込みます。
  • インナーワイヤーを引っ張って、アウターワイヤーを止まるまで引き込みます。
  • ネジをきつく締めて、すき間の無いようにします。

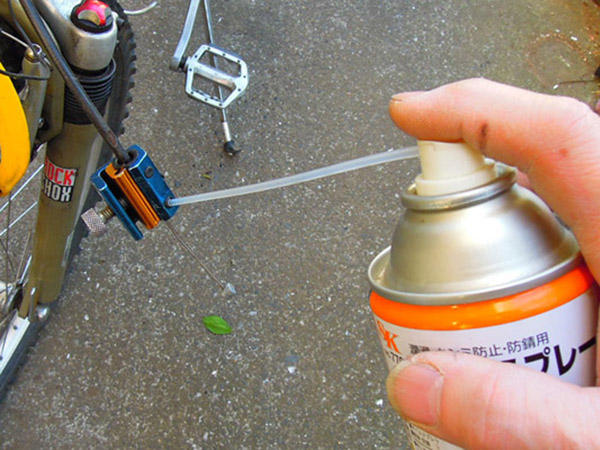

  • スプレーの延長ノズルを、ワイヤーインジェクターの穴に差します。
  • 最初はCRC-556を、噴射して汚れを取ります。
  • 端から汚れと共にCRC−556が出てきます。
  • 次にオイルスプレーを噴射します。
  • ワイヤーを戻して、レバーの動きを確認します。
  • まだ動きが滑らかに動かない場合は、どちらかのワイヤーに不具合が考えられますので、ワイヤ交換する場合があります。
