暖かくならないミニヒーターの分解掃除

移　動：風量が落ちた電気ファンヒーター対策必要な道具外カバー取り外しヒーターに詰まったホコリの除去組み立て時に清掃

リンク：警告灯がすぐに点くフィルターの掃除厚紙を使ったファンヒーターの掃除シロッコファンの掃除 ★最終手段：分解内部清掃リビング使用のガスファンヒーターの内部清掃ニトリミニファンヒーターの内部清掃各種ファンヒーターの内部清掃

人気ページコンテンツへ移動

　暖かくならない電気ファンヒーター対策　トップへ

ニトリミニPCTヒーター

　こちらは2016年製のニトリのミニPCTヒーター（電気ファンヒーター）で購入後８年目にはいります。非常に小型で能力も近くに置いて使っても比較的低い300Wと600Wの切り替えで転倒時に電気遮断装置付きのものです。清掃は一般的なフィルター掃除、シロッコファン掃除などを行なっていましたが、このところ風量が落ちているのに気付きました。
　念のために、基本的な背面にあるフィルターの確認をしましたが、問題が出ない程度の綿ぼこりしかついていませんでした。風量が低下する考えられる箇所は、シロッコファンのブレードの端に綿ぼこりが引っ掛かって性能が下がる場合があります。しかしここも問題はありませんでした。そうするとファンヒーターのシロッコファンが空気を送り出して、ヒーターブロックに向かう途中が考えられます。　

　使用する用具　　　　トップへ

ハンディー掃除機、プラスドライバー、ファン掃除のブラシdと、エアダスターが必須

　このデスクミニ（電気）ファンヒーターを分解するには、プラスドライバーのみですが、カバーを外す時に引っ掛かっる場合はスクレーパーで浮かせてあげるとすんなり外れます。
　右は掃除用品で、歯ブラシと毛足が２㌢位のブラシがファンブレードのホコリを搔き出すには便利です。

【アマゾンで用具・部品を調べる】　

デスク周り用
バキューム
アタッチメントキット
サイクロン
ハンディー
クリーナー
コードレス
パワフル
USB充電式
乾湿両用
隙間クリーナー
ブラシセットspan>
エアダスター
2WAYタイプ
逆さ使用OK

　外側のカバーの取り外し　　　　トップへ

　今回の清掃は、PCTヒーターの埃をスムーズに除去する為に邪魔になる前面のネット(網)を取り外します。その為に下の画像の３段目の両側面本体上部の２つのネジを外して分解します。ついでに綿ぼこりを除去しておきます。作業は自己責任で行ってください。作業前には必ずコンセントからプラグを外して行います。

上部の２本のネジの場所と底部の場所。

引っかかっているサイドカバーを上に持ち上げて、上部の爪を外します。

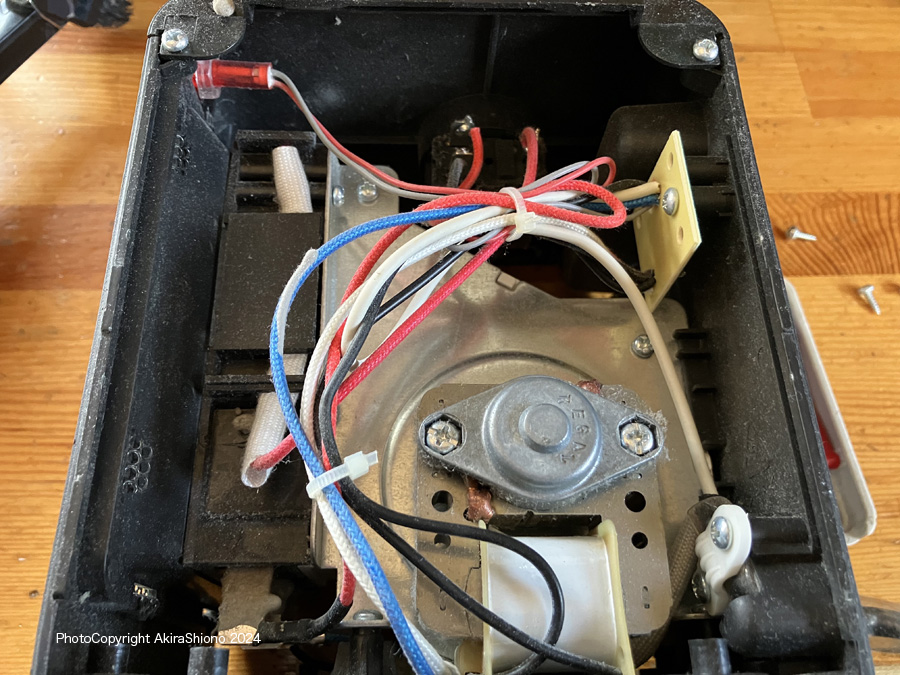

本体左右のパネルを取り外した状態で左が右側面意義が左側面です

内部に積もったホコリを
ハンディクリーナーで吸い取ります。

フタの外し方

　この電気ファンヒーターの分解は左右のパネルが底部の各々２本のネジで止められています。上の画像にありますように、本体底左右に２本のネジを外します。最近の電化製品は嵌め込まれている構造が多くこの製品も同様でしたので、スクレーパーがあると壊さずに取り外しできます。

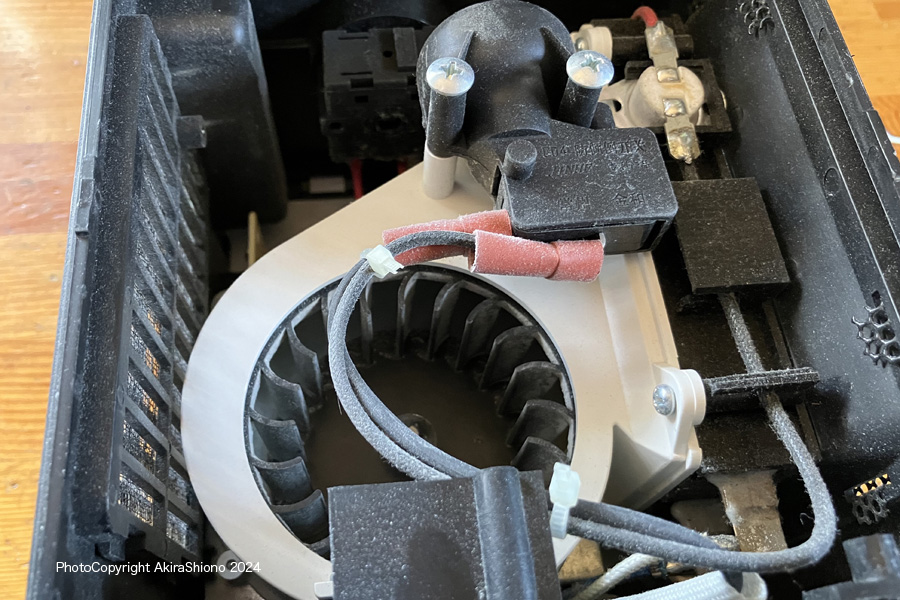

　左上の画像の白く丸い部品が、温風を送り出す小型のシロッコファンで、背面からフィルターを通ってきた空気を前面にあるPCTヒーターに送ります。大きなワタボコリを取り除いた左の画像が内部の状態です。
　今回は、さらに分解します。本体上部にある２本のネジと底部にあるものも取り外します。

　　PCTヒーターに詰まったホコリの除去　　　　トップへ

　フィルターなどの詰まりが無い場合で、温風の風量が下がったり暖かく無い場合、ラジエターの様なPCTヒーターのフィンの隙間に埃が詰まってしまった場合が考えられます。エアーフィルターでは、塵のような細かなホコリは通り抜けてしまいます。シロッコファンで送られた空気はPCTヒーターの背面に送られ、このPCTヒーターで温められた空気がフィンの間を通って前面に送り出されます。
　エアーフィルターでは、棉ボコリはキャッチ出来ても、塵のような細かなホコリは通り抜けてしまいます。これがヒータの襞の間に詰まったようです。

ミニヒーターの外装を取り外した状態で、右端には取り外した前面ネットが見えます。

　このヒーターユニットは、シロッコファンの先にあるので、一部のホコリはPCTヒーターの後ろ側に引っ掛かって堰き止められている場合があります。ヒーターに付いたホコリは、ヒーター前面からエアダスターで後方へ吹き出して除去します。後ろ面から吹きますと、ヒーター部背面に引っ掛っていた大量の塵（ちり）や綿ボコリが出てきました。ファン側から吹くとヒーターの隙間に詰まってしまいますので注意が必要です。

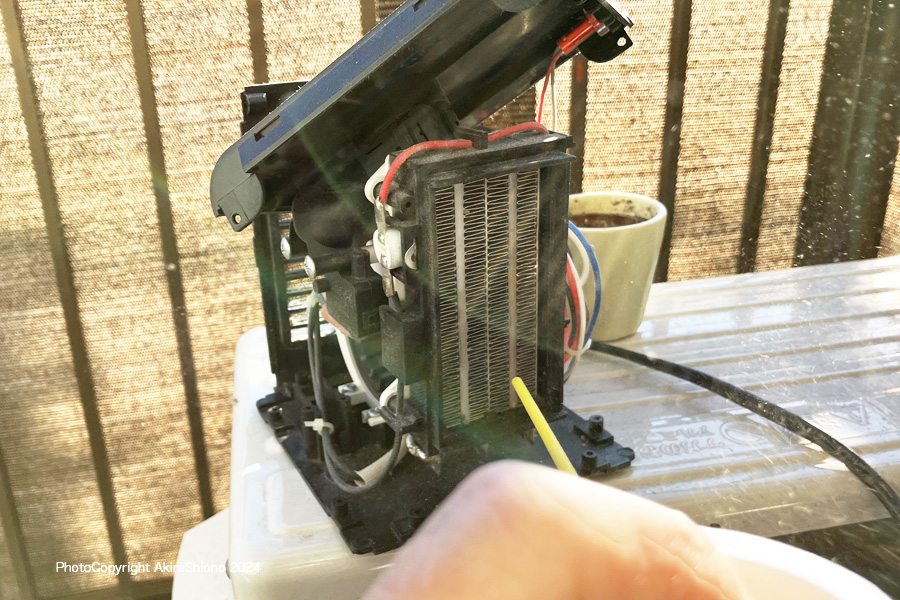

ブロアーでホコリを飛ばしますが、最初は煙の様に出て、５回目でも右側にホコリが飛び散っています。

　※エアダスターの作業は、こんなに酷いとは思っていなく室内で吹いたら、大量のチリが煙の様に出ました。こんなことがあるので、必ず屋外で作業します。ヒーターの清掃は見えない位置にあるので、ホコリが出なくなるまで吹きます。ホコリが見えなくなったらPCTヒーターの清掃は終了です。
　確認後に左右のパネルをはめ込み組み立てます。通電して温風の出具合を確認します。今回のPCTヒーターのホコリ除去で温風の出はかなり良くなり、購入当時に近い暖かい風が出てきました。
　※エアダスターの作業は、引火性のガスが使われている場合があるので要注意です。使用後には、直ぐに電源は入れずに残留ガスがなくなってから動作確認を行います。

　　組み立て時に清掃　　　　トップへ

　今回は、このデスクミニヒーターの筐体をバラバラにしましたが、作業上邪魔なものを取り除くことによって、清掃がし易くなります。
　どのファンヒーターでもそうですが、吸気フィルターを通り抜けた細かいチリはヒーターのフィンに悪さをしていました。きめを細かく出来ないフィルターの宿命で、これは構造上避けられないものなのです。
　温風の吹き出しが弱って、フィルター類が問題なければ、この箇所を疑ってみることです。このまま掃除を行わなわず使用していれば、無駄な電力を使っていることになってしまいます。
　今回は、バラバラに分解しましたので、取り外した側面、天面、前面ネットなどネジが余らないように組み立てます。コンセントを挿して問題がなければ、清掃は終了となります。
