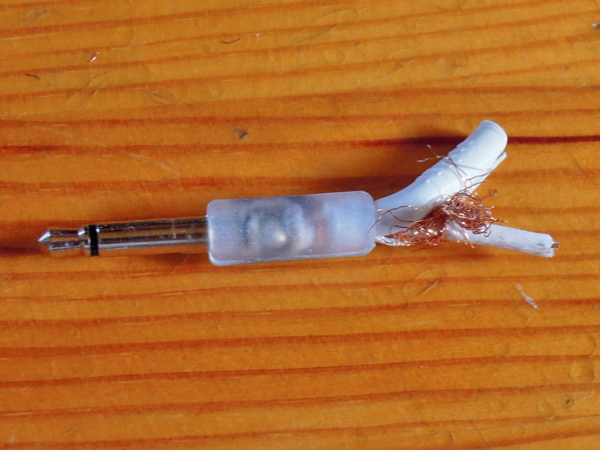

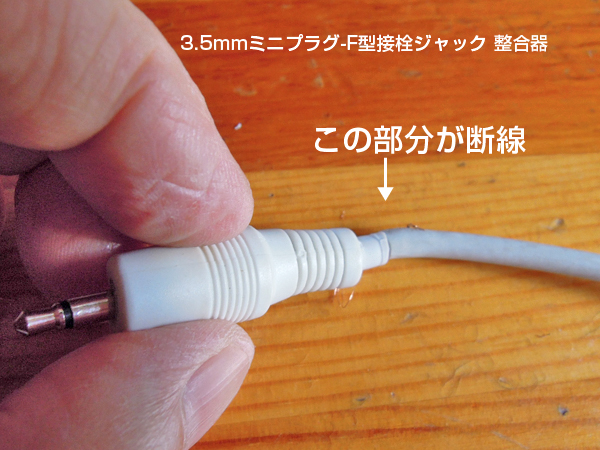

ME7000の3.5mmミニプラグ-F型接栓ジャック 整合器修理 リンク: DIGAモニター(UN-DM10C1) プライベートビエラUN-JD10T3 ME7000 -F型接栓整合器交換ジャンプ: 外部アンテナ線の断線 断線箇所を確認 プラグ部分を開く 銅線をハンダ付 熱収縮チューブで覆う 外部アンテナ線の断線 トップへ パナソニックのME7000は、色彩や音質が優れている防水ポータブルテレビです。電波状況が良ければ、本体のみで地デジが受信できますが、こちらの環境では地デジの受信は無理のようです。一応ポータブルテレビのジャンルに入り、DLNA接続のプライベート・ビエラ・UN-JD10T3などの本体からWiFiで番組・ビデオなどを受信するタイプとは違い、電波状況が不安定な場合、外部のアンテナの接続が必要になります。それには、アンテナケーブル変換 3.5φ ミニプラグ変換ケーブル F型という変換ケーブルを使用します。この類いのケーブルには断線がつきものですが、特にアンテナ線は中央部が柔軟性の無い銅製の単線が使われています。これが切れてしまったようです。 コードを解体し断線箇所を確認します トップへ 一番曲がり易く負担のかかりそうな箇所をカットします。開いてみると案の定アンテナケーブルの中芯の銅線が断線していました。普通の電気コードと違い断線すると全く反応しなくなるのもこのケーブルの特徴です。 プラグ部分を開きます トップへ

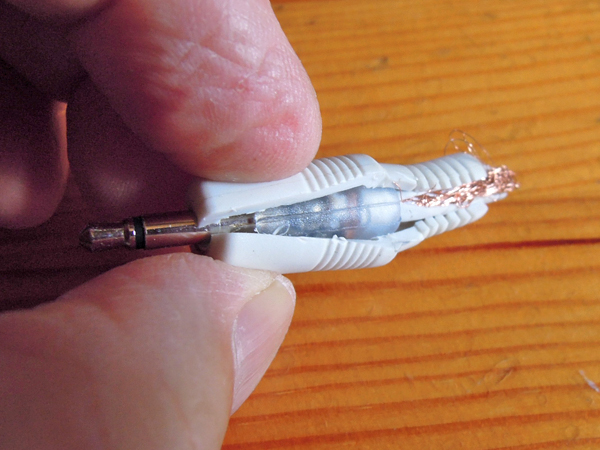

線を繋ぐためにプラグ部分をカットして接続方法を探ります。このタイプは内部が樹脂でしっかり造られていますので、これをうまく利用します。
ハンダ付をする前に、必ず、熱収縮チューブを片側に通しておきます。

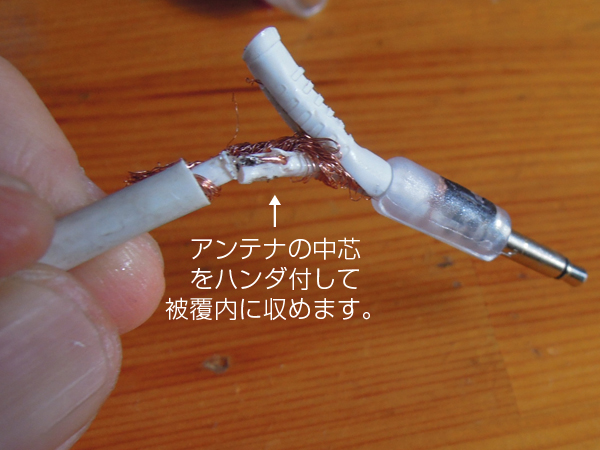

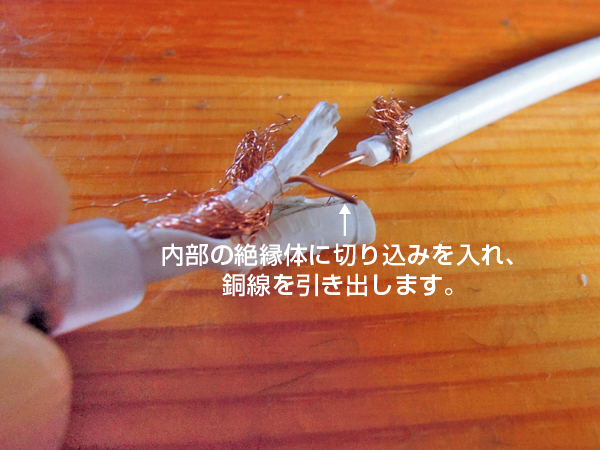

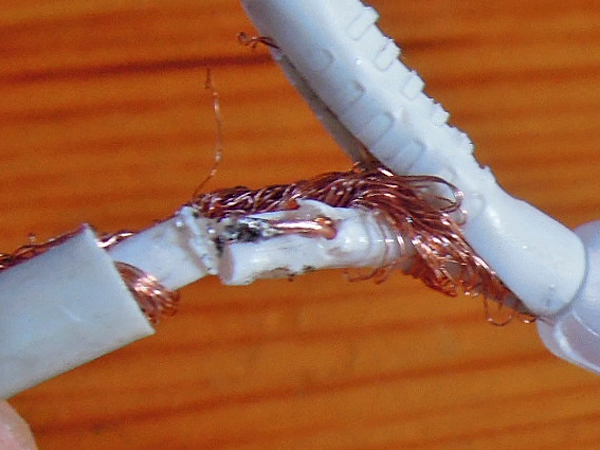

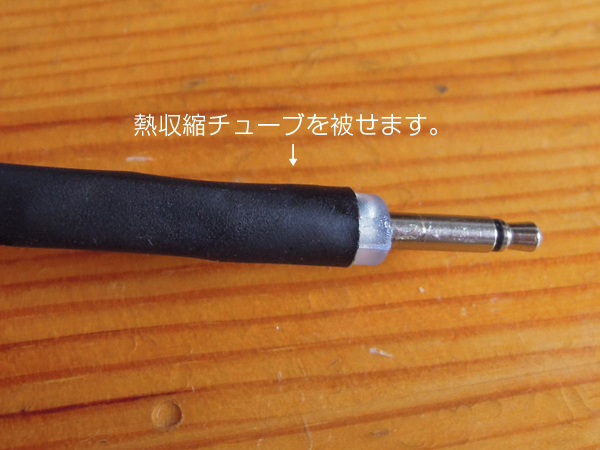

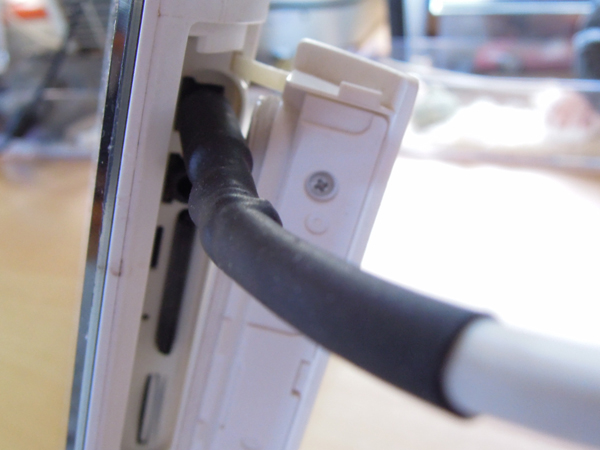

銅線をハンダ付で繋げる トップへ 中央の銅線を被覆の中に収まるように段差を付けてカットし、確認してから、銅線同士をハンダ付します。次に被覆に押し込みます。外部銅体(外側のネット上の銅線)はハンダ付した銅線が収まっている絶縁体の開き口の反対側で接続します。準備が出来たらハンダ付します。 熱収縮チューブで覆い縮める トップへ アンテナケーブルに通した熱収縮チューブに、ドライヤーの熱を当てて縮めてフィットさせます。 断線しにくくするために、コードのジャック部分に負担が掛からないように工夫して終了です。 PanasonicHP/SV-ME7000へのリンク SV-ME7000とDLNAでつながるDIGA DMR-BWT650の記事 |
